На великих діаметрах повернути тарілку маховиком напряму важко. КГРР оснащується ручним редуктором, який зменшує зусилля, забезпечує плавне відкривання й закривання та фіксує тарілку в потрібному положенні.
Зверніть увагу: ціна на сайті — за клапан без редуктора NMRV 40. Вартість редуктора додамо в рахунок або комерційну пропозицію.
Умови роботи
- Повітря без механічних домішок, липких речовин і волокон.
- Температура переміщуваного повітря від −45 °C до +40 °C, робочий тиск 0,005 МПа (0,05 кгс/см²).
- Помірний клімат, категорія розміщення У2. Монтаж на вертикальних і горизонтальних повітропроводах у будь-якому положенні.
- Вуглецева сталь із порошковим покриттям RAL 6003, фланцеве приєднання.
Клапан — запірний пристрій: він повністю відкриває або щільно закриває прохід і не призначений для регулювання витрати. Для огляду тарілки поруч ставлять люк-вставку КЛВ.

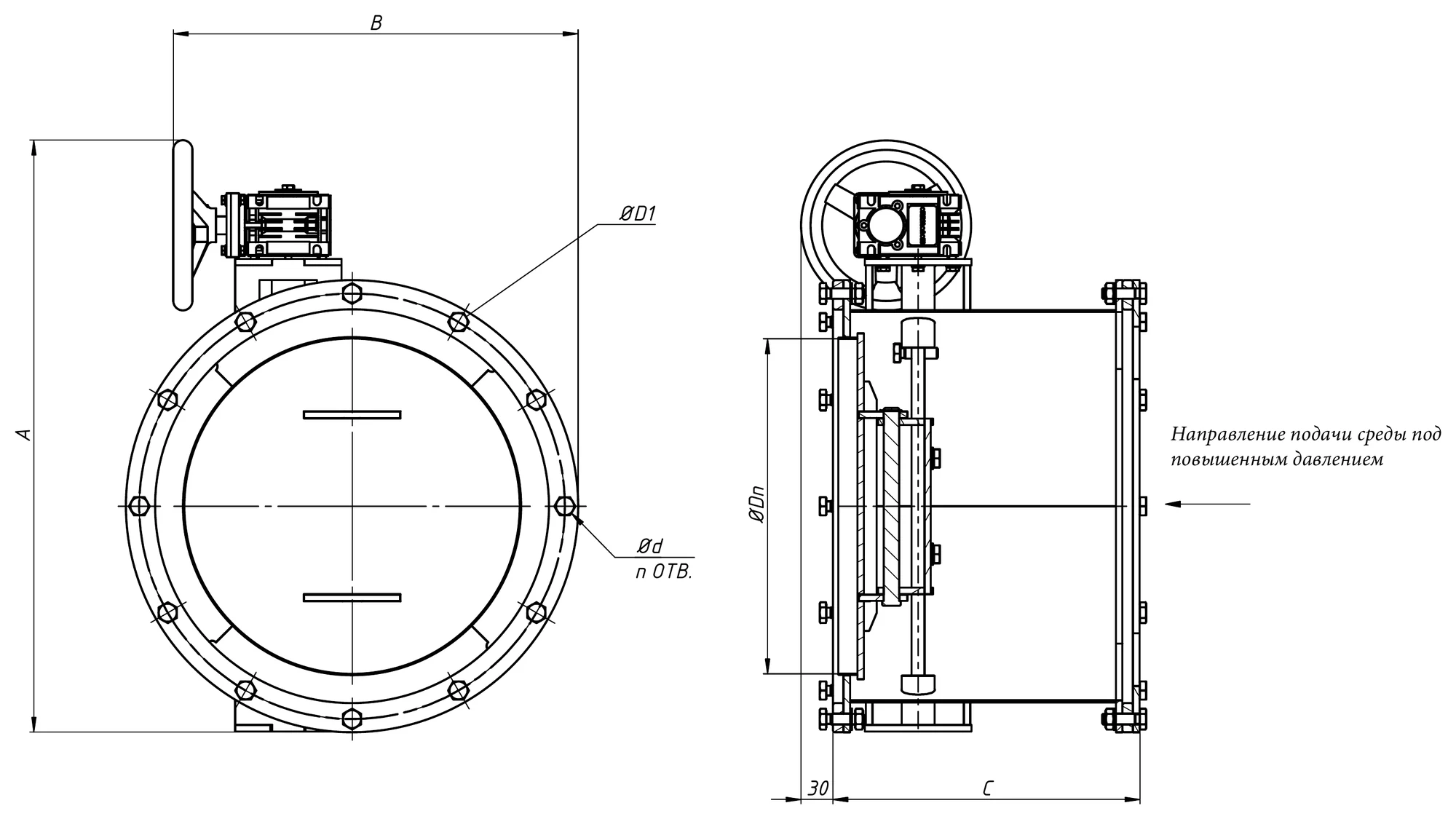

Габаритні та приєднувальні розміри, мм (КГРР-400…700 — за запитом)
| Типорозмір | D | Dn | d | n | A | B | C |
|---|---|---|---|---|---|---|---|
| КГРР-200 | 300 | 200 | 11 | 8 | 445 | 545 | 205 |
| КГРР-225 | 325 | 225 | 11 | 8 | 470 | 560 | 205 |
| КГРР-250 | 350 | 250 | 11 | 8 | 500 | 580 | 205 |
| КГРР-300 | 400 | 300 | 11 | 12 | 540 | 605 | 205 |
| КГРР-315 | 400 | 315 | 11 | 12 | 540 | 605 | 205 |
Креслення та документація
Креслення з габаритними та приєднувальними розмірами — у галереї товару та для завантаження:
Ціна та замовлення
Ціна вказана за одиницю (для комплектів — за комплект). Додайте потрібні моделі до запиту: менеджер перевірить комплектацію та строки виготовлення й надішле рахунок або комерційну пропозицію на вашу організацію. Країна виробництва — Україна.
