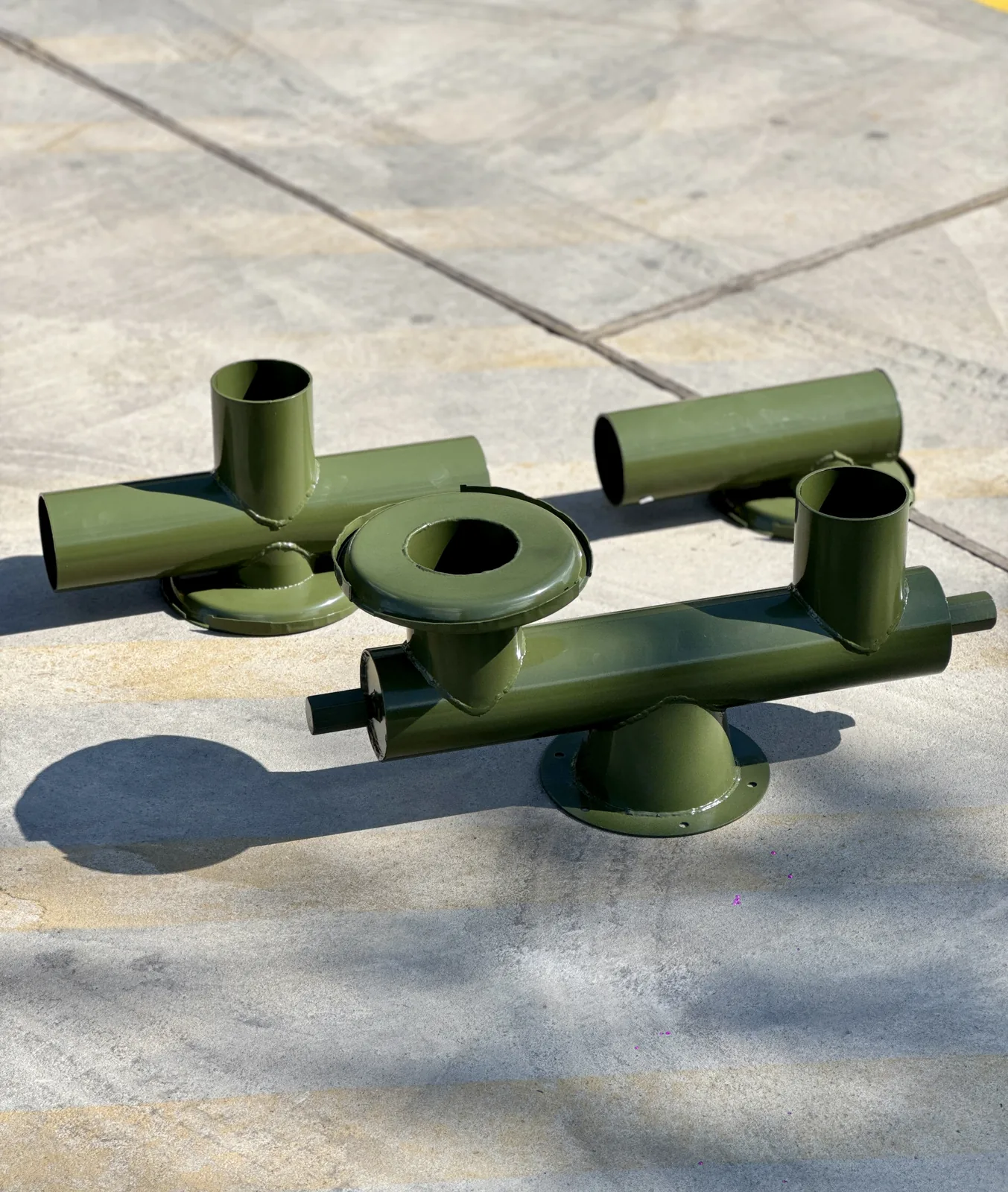

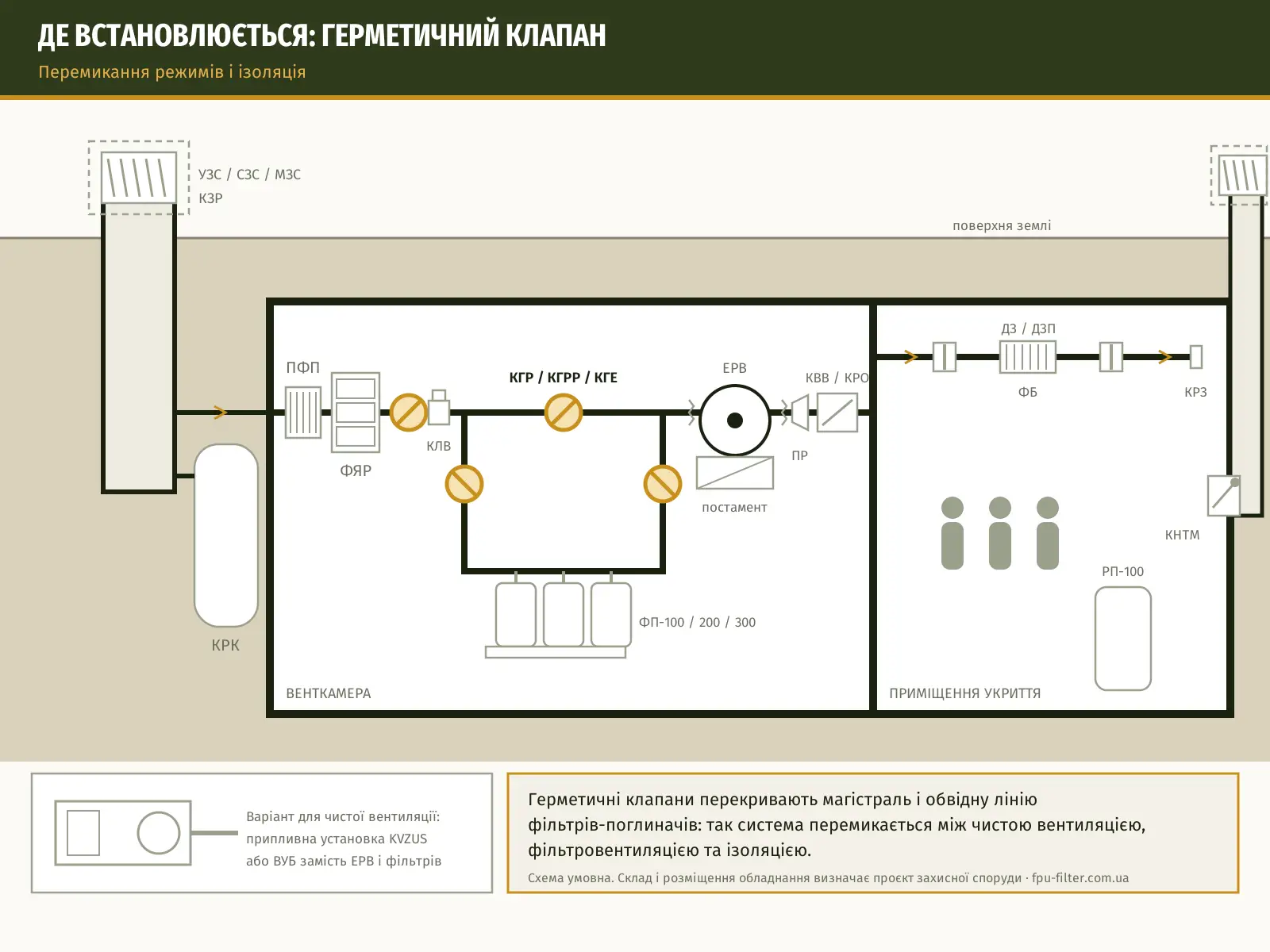

КГП-100 — вузол перемикання режимів фільтровентиляційної установки. Через один вхідний патрубок повітря надходить від повітрозабору або пилового фільтра, а два вихідні спрямовують його або на обвідну лінію (режим вентиляції), або на фільтри-поглиначі (режим фільтрації). Також клапан дає змогу повністю від’єднати установку від повітропроводів.

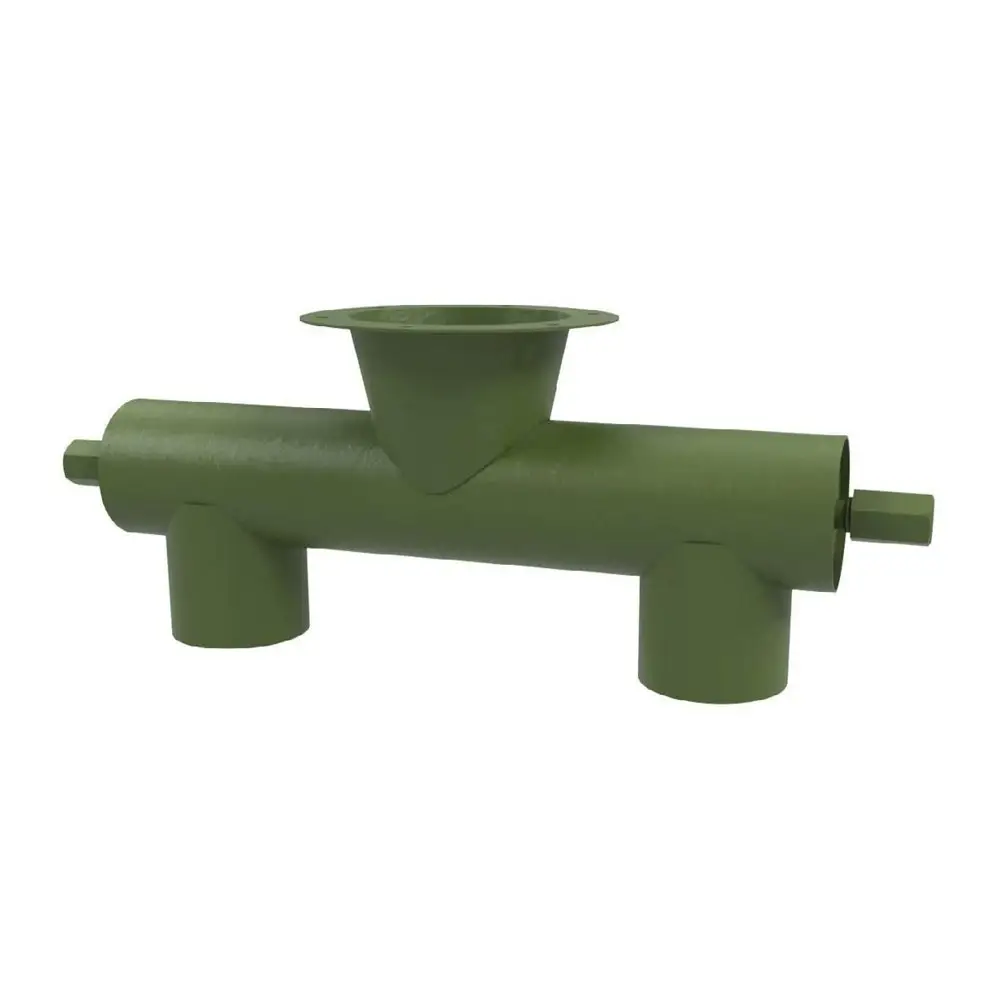

Конструкція
- Вхідний патрубок Ø150 мм із фланцем.
- Два вихідні патрубки Ø100 мм, що закриваються кутовими герметичними клапанами.
- Притискання — загвинчуванням рукоятки на сальниковий вузол.
Умови роботи
- Температура від −20 °C до +40 °C, помірний клімат, категорія У2.
КГП-100 входить до комплектів фасонних частин КФЧ для групи фільтрів ФП-300.
Характеристики
| Параметр | Значення |
|---|---|
| Вхідний патрубок, мм | Ø150 |
| Вихідні патрубки, мм | 2 × Ø100 |
| Маса, кг | 6 |

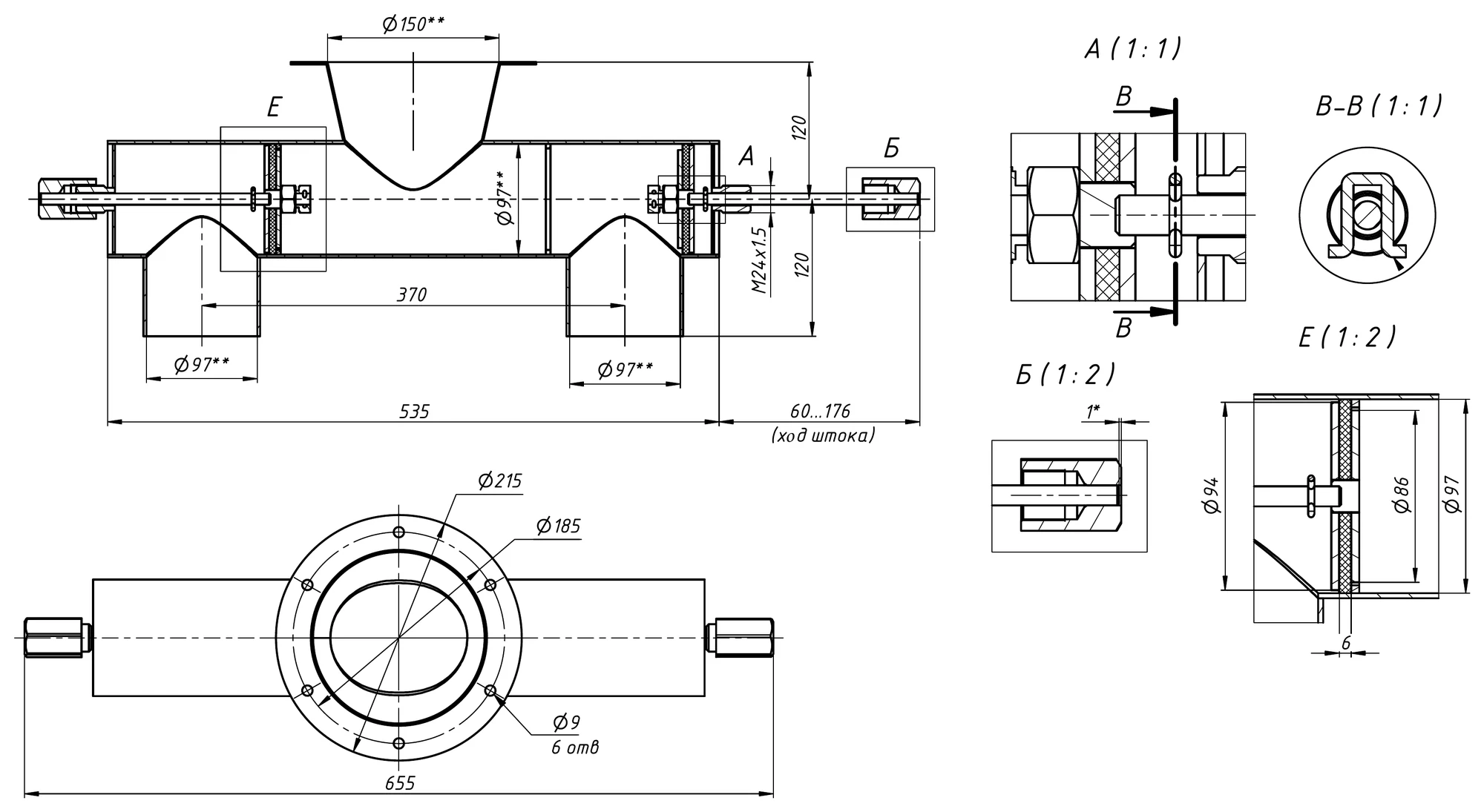

Габаритні та приєднувальні розміри
- Довжина корпусу 535 мм, з рукоятками — 655 мм; хід штока 60…176 мм.
- Фланець вхідного патрубка Ø215 мм: 6 отворів Ø9 на колі Ø185 мм.
- Вихідні патрубки Ø97 мм (під повітропровід Ø100), відстань між осями — 370 мм.
- Висота від осі корпусу до фланця входу та до торців виходів — по 120 мм.
Креслення та документація
Креслення з габаритними та приєднувальними розмірами — у галереї товару та для завантаження:
Ціна та замовлення
Ціна вказана за одиницю (для комплектів — за комплект). Додайте потрібні моделі до запиту: менеджер перевірить комплектацію та строки виготовлення й надішле рахунок або комерційну пропозицію на вашу організацію. Країна виробництва — Україна.
