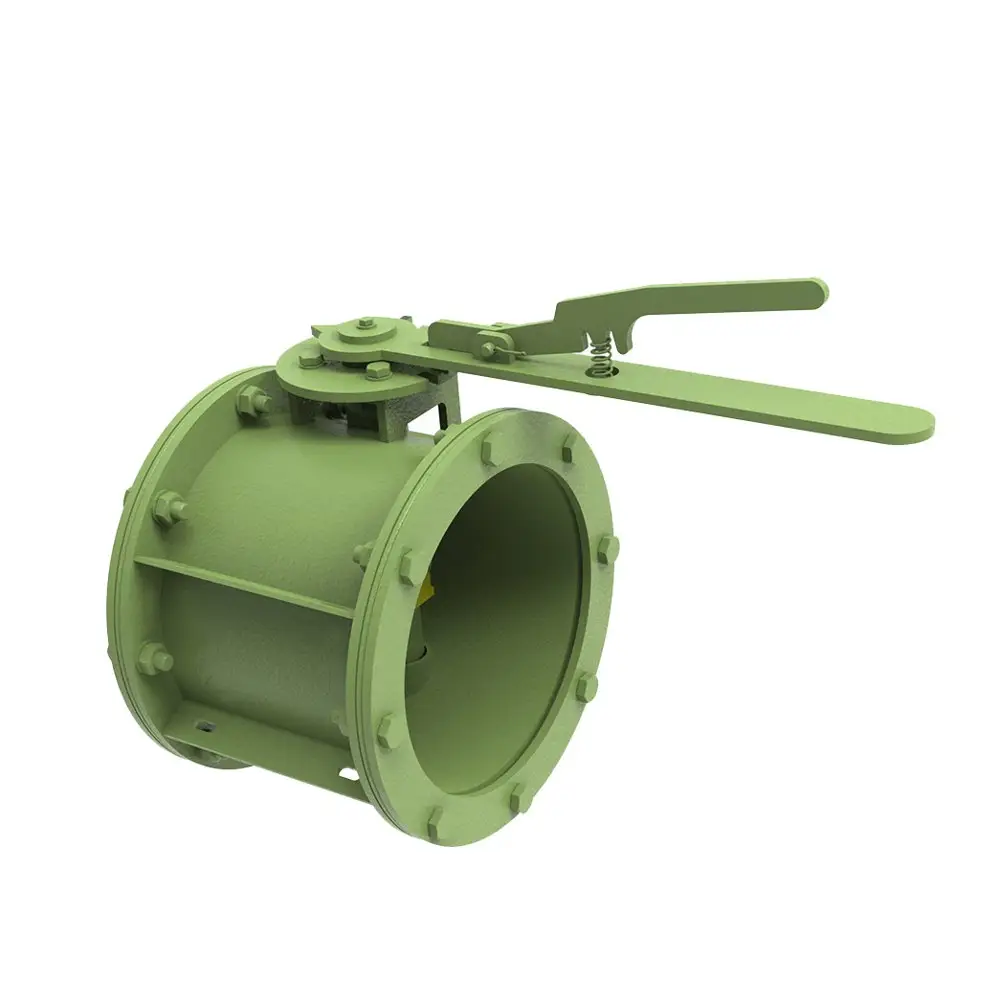

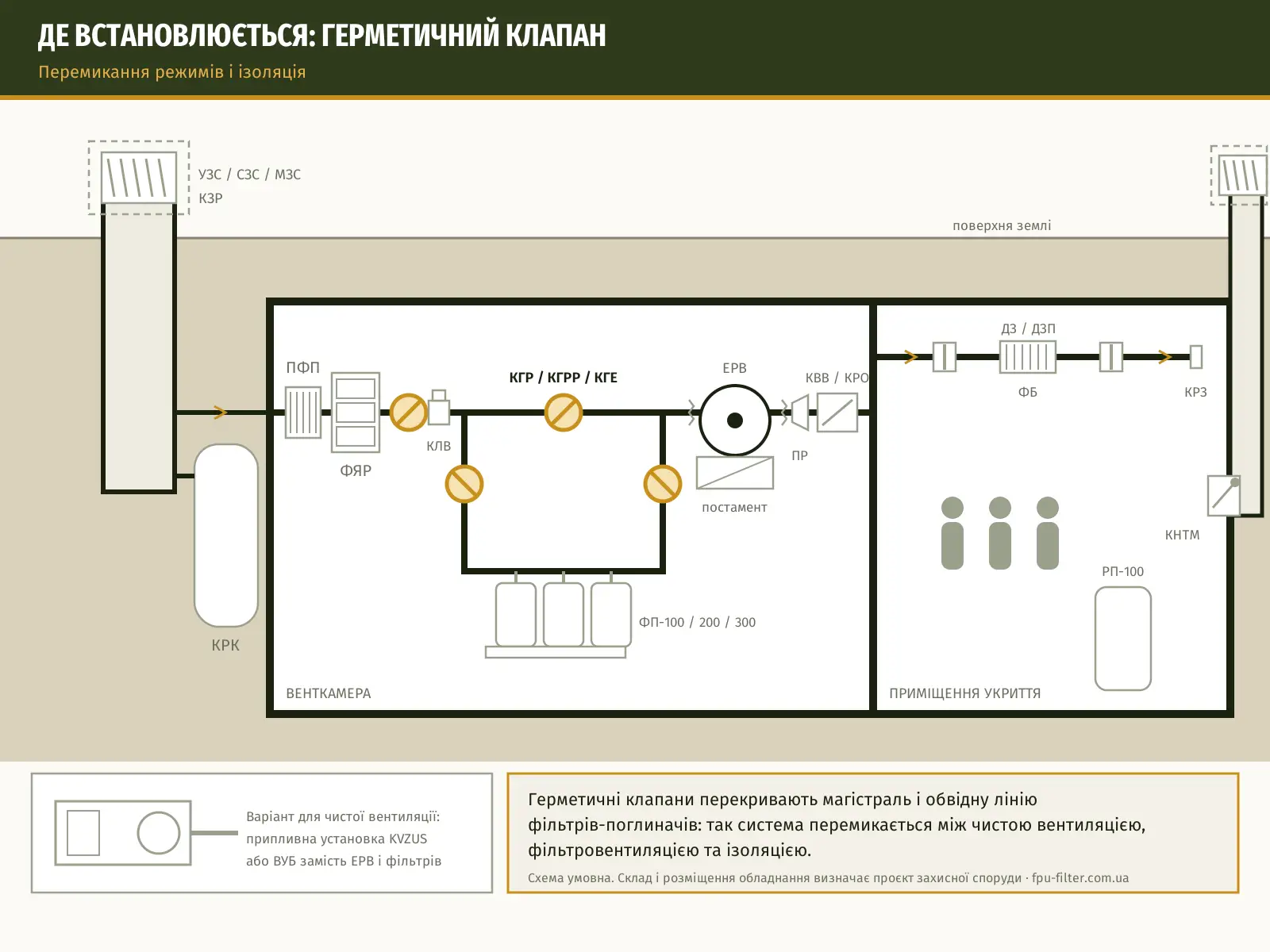

КГР перекриває повітропровід так, щоб повітря не проникало навіть при перепаді тиску, — це обов’язковий елемент вентиляції захисної споруди при переході в режим ізоляції. Керування ручне, маховиком.
Як працює
Обертання маховика передається на вал, що повертає тарілку. На перших 10–20° тарілка під дією пружини відходить від сідла, далі розвертається паралельно осі повітропроводу й повністю відкриває прохід. Закривання відбувається у зворотному порядку: на останніх 10–20° тарілка щільно притискається до сідла.
Конструкція
- Корпус — зварна обичайка з фланцями.
- Тарілка — запірний елемент.
- Вал і маховик для передачі зусилля.
Умови роботи
- Повітря без механічних домішок, липких речовин і волокон.
- Температура переміщуваного повітря від −45 °C до +40 °C, робочий тиск 0,005 МПа (0,05 кгс/см²).
- Помірний клімат, категорія розміщення У2. Монтаж на вертикальних і горизонтальних повітропроводах у будь-якому положенні.
- Вуглецева сталь із порошковим покриттям RAL 6003, фланцеве приєднання.
Клапан — запірний пристрій: він повністю відкриває або щільно закриває прохід і не призначений для регулювання витрати. Для огляду тарілки поруч ставлять люк-вставку КЛВ.
Габаритні та приєднувальні розміри, мм (КГР-450…1000 — за запитом)
| Типорозмір | D | Dn | d | n | A | B | C |
|---|---|---|---|---|---|---|---|
| КГР-100 | 200 | 100 | 11 | 8 | 338 | 495 | 205 |
| КГР-150 | 250 | 150 | 11 | 8 | 388 | 520 | 205 |
| КГР-200 | 300 | 200 | 11 | 8 | 445 | 545 | 205 |
| КГР-225 | 325 | 225 | 11 | 8 | 470 | 560 | 205 |
| КГР-250 | 350 | 250 | 11 | 8 | 500 | 580 | 205 |
| КГР-300 | 400 | 300 | 11 | 12 | 540 | 605 | 205 |
| КГР-315 | 400 | 315 | 11 | 12 | 540 | 605 | 205 |
| КГР-400 | 500 | 400 | 11 | 12 | 640 | 630 | 205 |
Креслення та документація

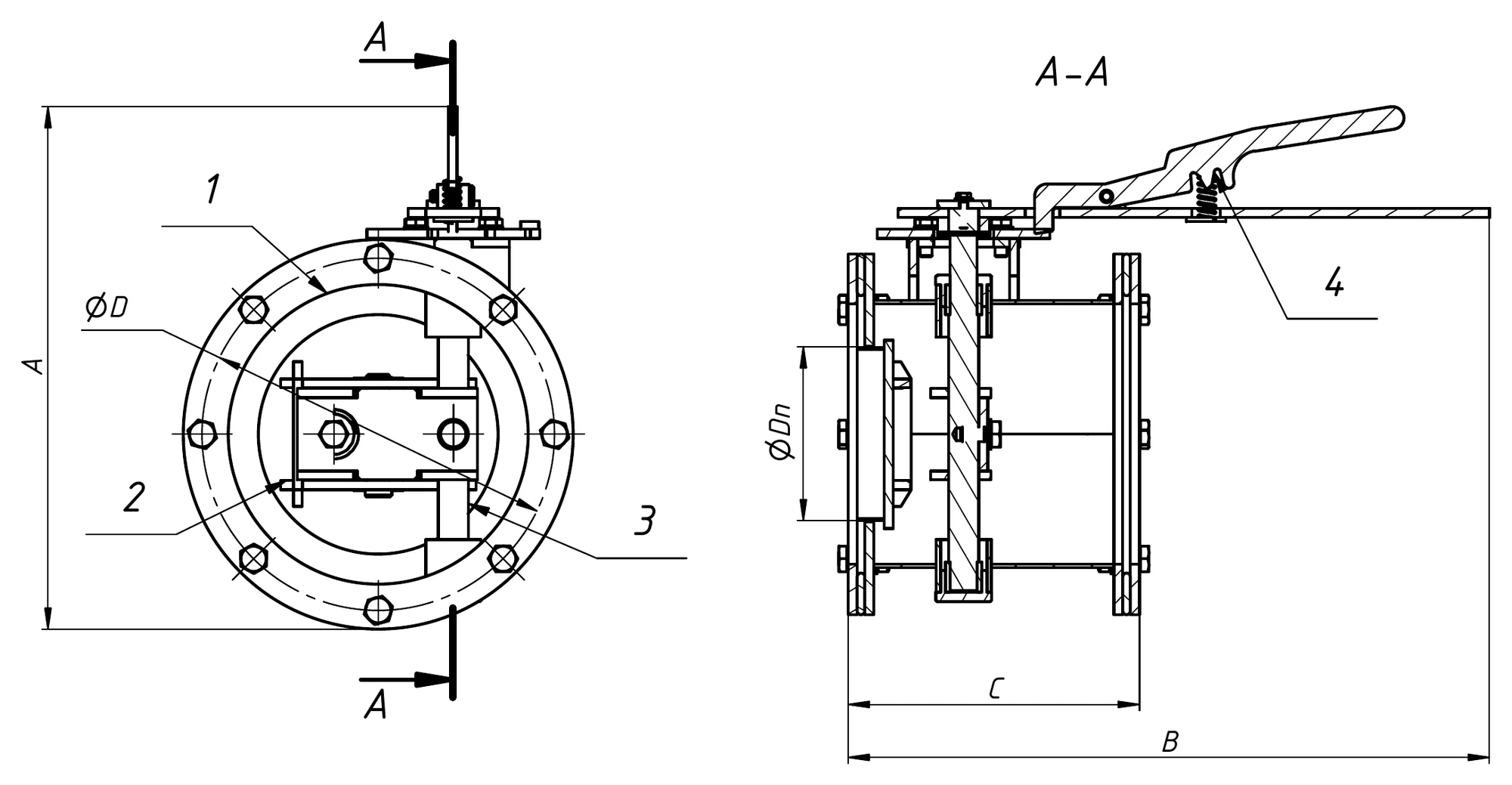

Креслення з габаритними та приєднувальними розмірами — у галереї товару та для завантаження:
Ціна та замовлення
Ціна вказана за одиницю (для комплектів — за комплект). Додайте потрібні моделі до запиту: менеджер перевірить комплектацію та строки виготовлення й надішле рахунок або комерційну пропозицію на вашу організацію. Країна виробництва — Україна.
