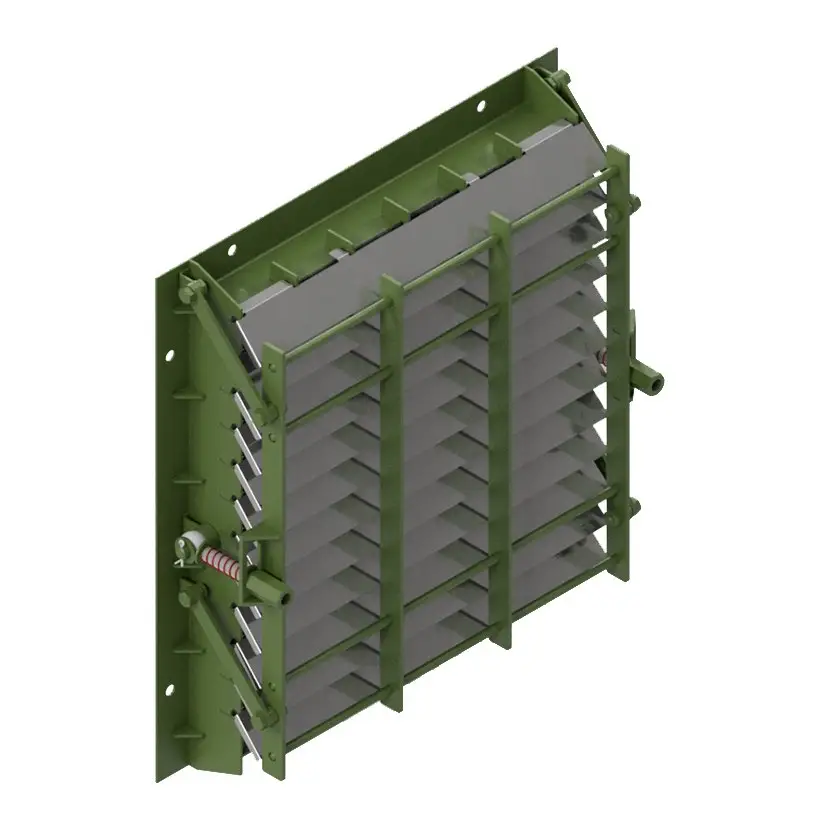

УЗС захищає вентиляційну систему від проникнення ударної хвилі. Під надлишковим тиском жалюзійні пластини щільно притискаються до решітки й перекривають потік, а після спаду тиску пружинний механізм автоматично повертає їх у відкрите положення. Кут нахилу жалюзі регулюється гвинтами від 0° до 45°.
Виконання
- УЗС-1 — базова секція 649×595 мм: металева решітка з шарнірно закріпленими жалюзійними пластинами.
- УЗС-8 — секція УЗС-1 з опорною рамою 749×695 мм; відкривається зсередини укриття та слугує аварійним виходом.
- УЗС-25 — двері: опорна та дверна рами з трьома секціями УЗС-1, петлі та два затвори з регульованим притисканням, гумові ущільнення.
- Виконання з літерою М мають притискний механізм.

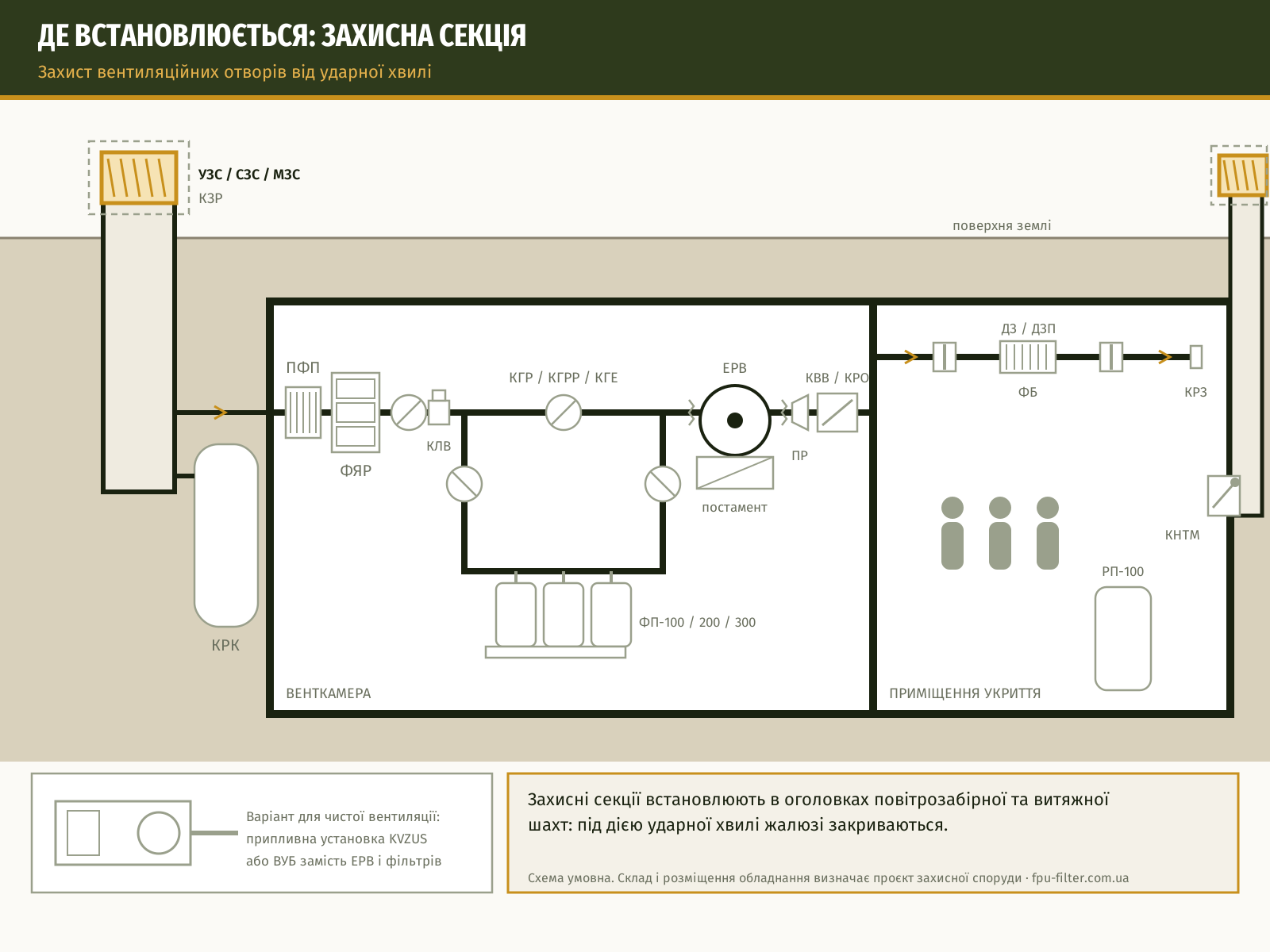

Матеріал — вуглецева сталь із порошковим покриттям RAL 6003. Аеродинамічний опір залежить від місця та способу встановлення. За пристроєм передбачають розширювальну камеру КРК.
Характеристики
| Параметр | УЗС-1 | УЗС-8 | УЗС-25 |
|---|---|---|---|
| Номінальна витрата повітря, м³/год | 8 000 | 8 000 | 25 000 |
| Площа живого перерізу, м² | 0,23 | 0,23 | 0,69 |
| Маса, кг, не більше | 50 | 80 | 320 |
Габаритні розміри, мм
| Виконання | Висота × ширина | Глибина |
|---|---|---|
| УЗС-1 | 649×595 | 119 |
| УЗС-1М | 649×595 | 172 |
| УЗС-8 | 749×695 | 225 |
| УЗС-8М | 749×695 | 245 |
| УЗС-25 | 2187×815 | 373 |
Креслення та документація
Креслення з габаритними та приєднувальними розмірами — у галереї товару та для завантаження:

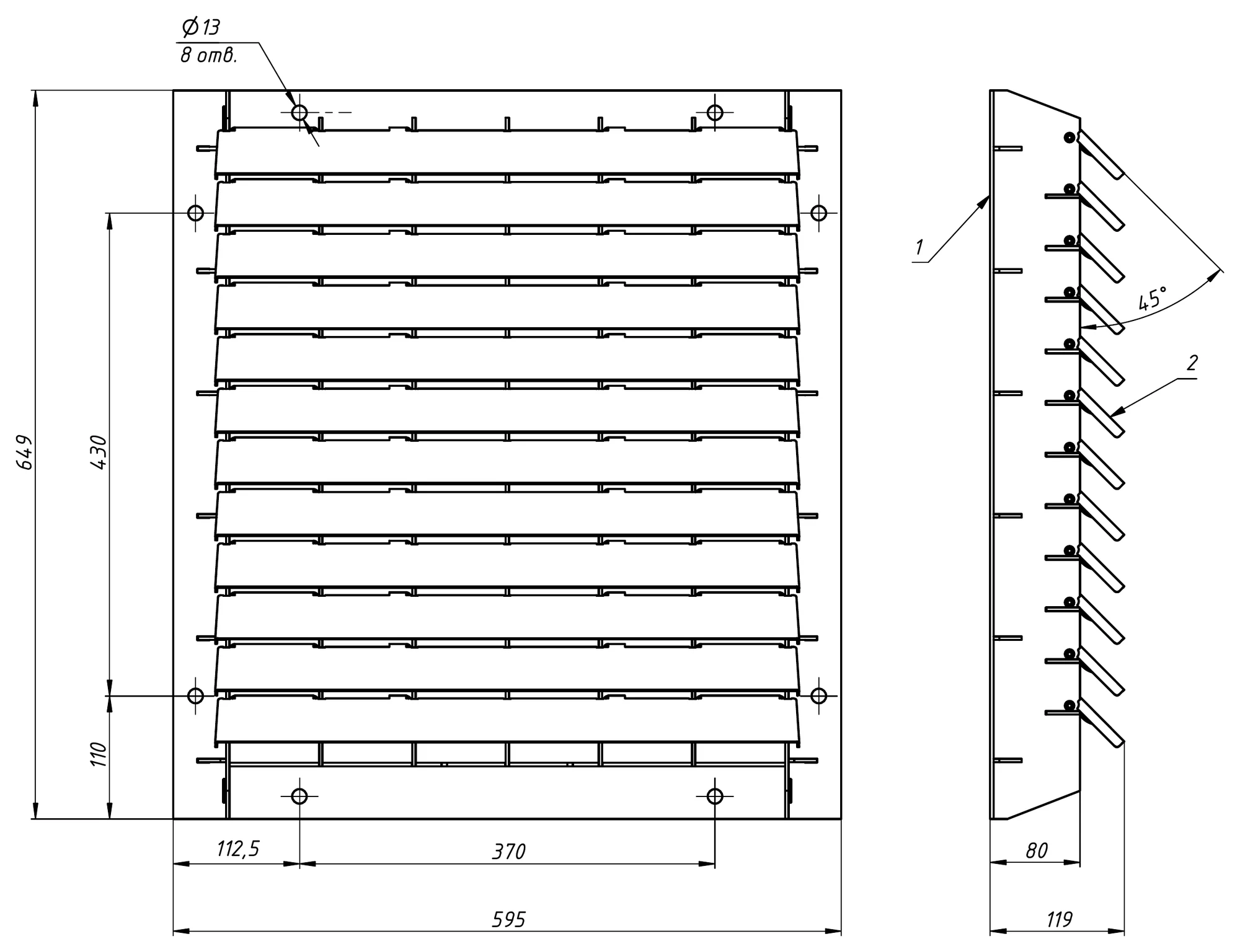

- Захисна секція УЗС-1 (PDF)

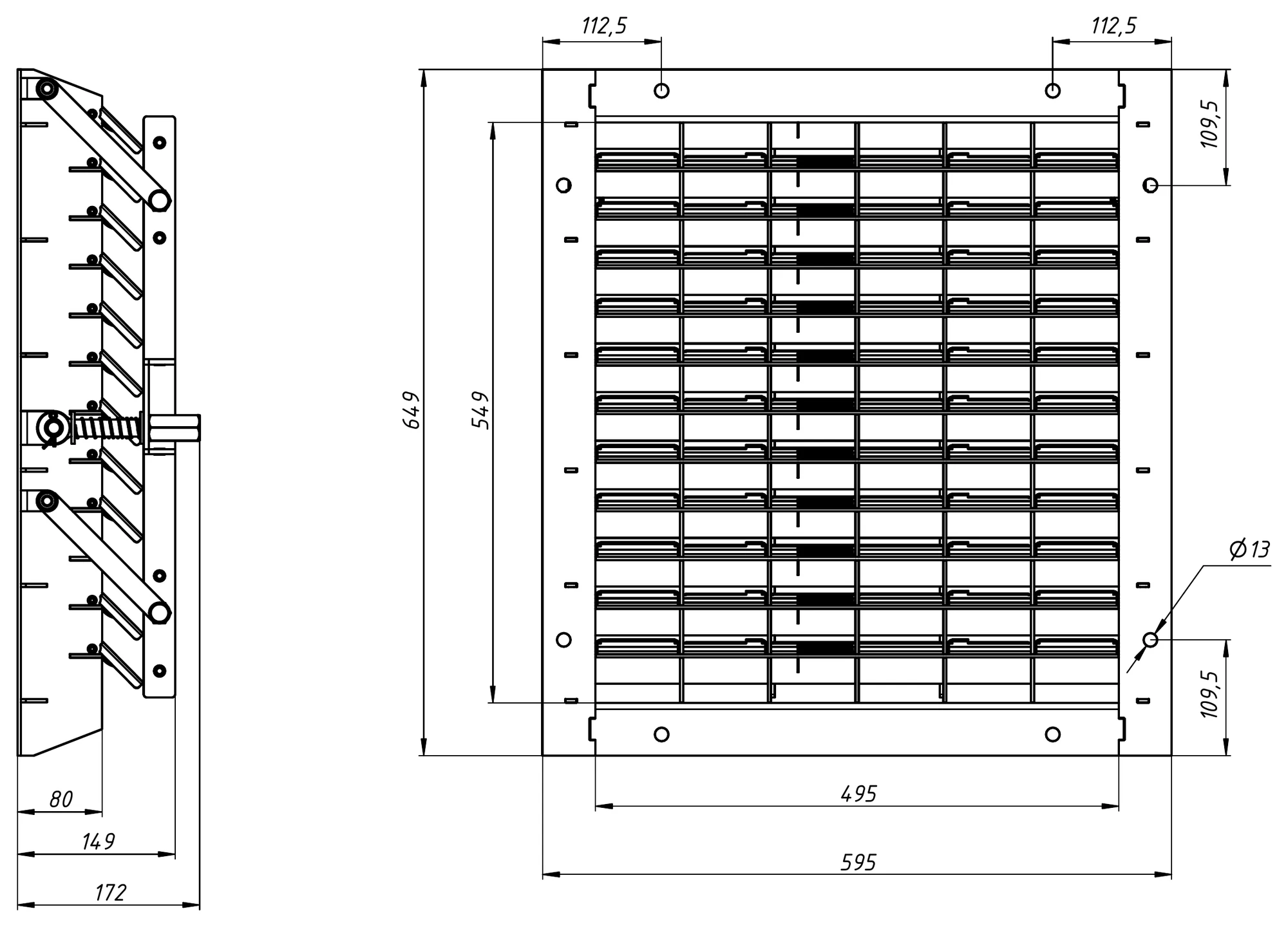

- Захисна секція УЗС-1М з притискним механізмом (PDF)

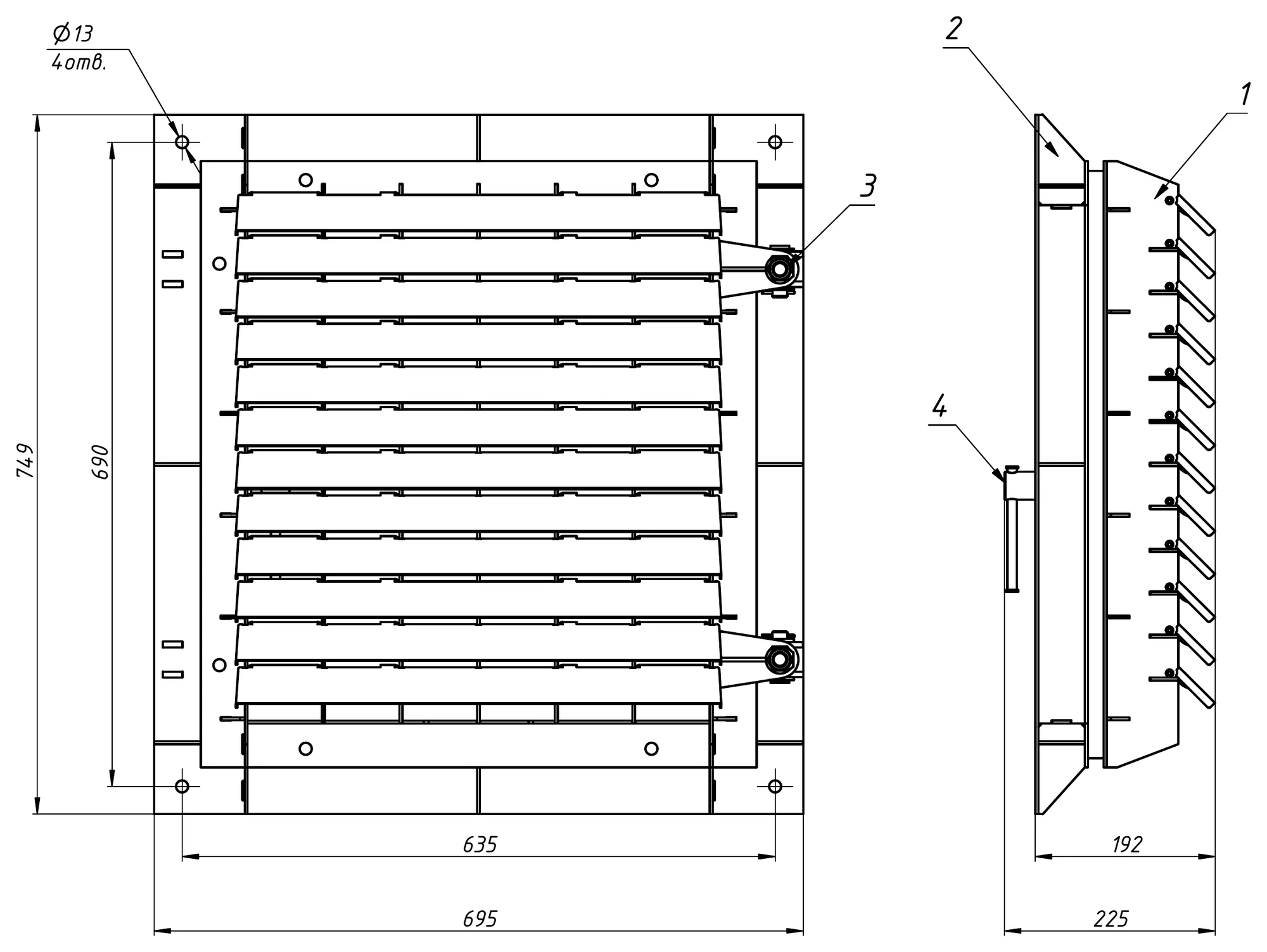

- Захисна секція УЗС-8 (люк) (PDF)

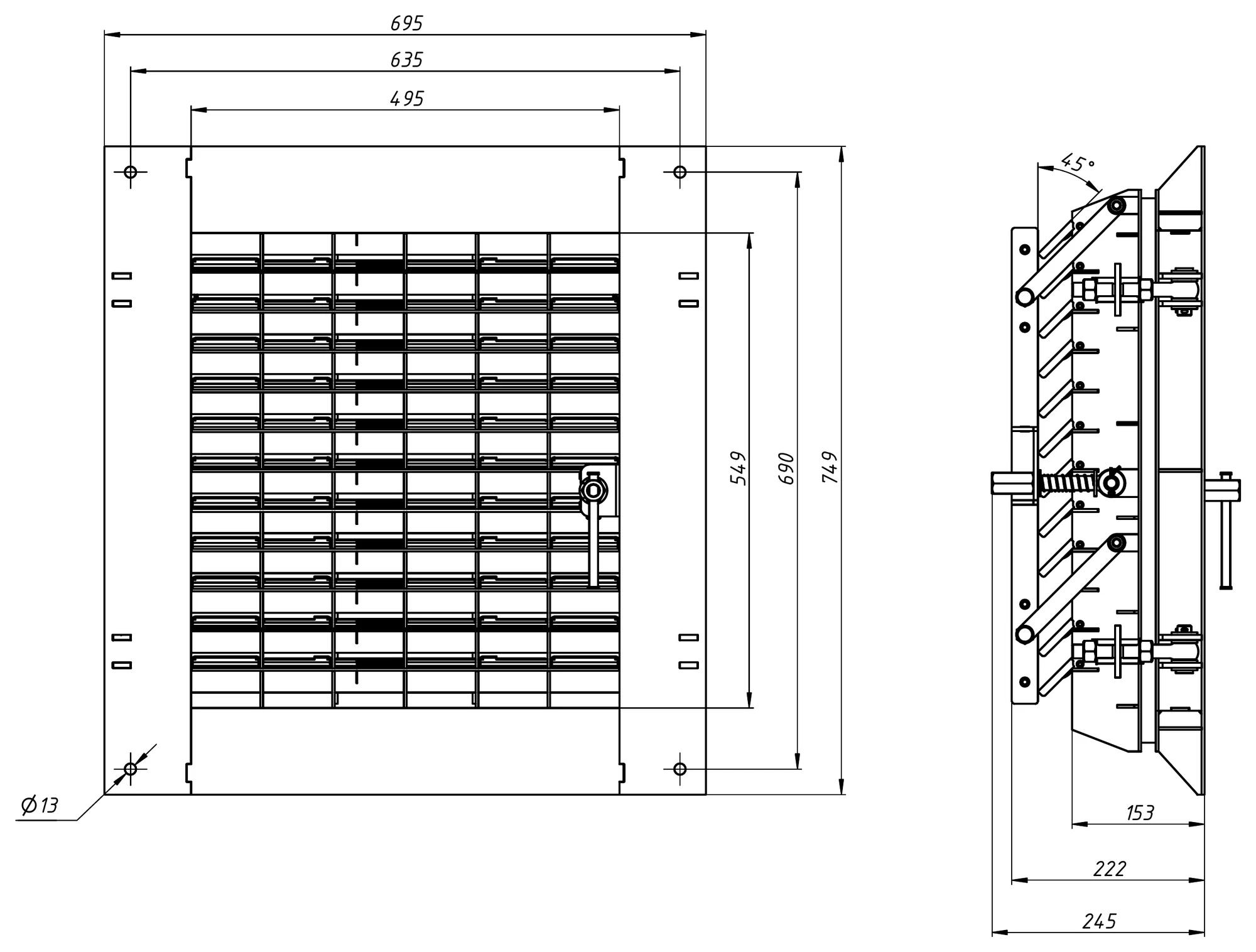

- Захисна секція УЗС-8М (люк з притискним механізмом) (PDF)

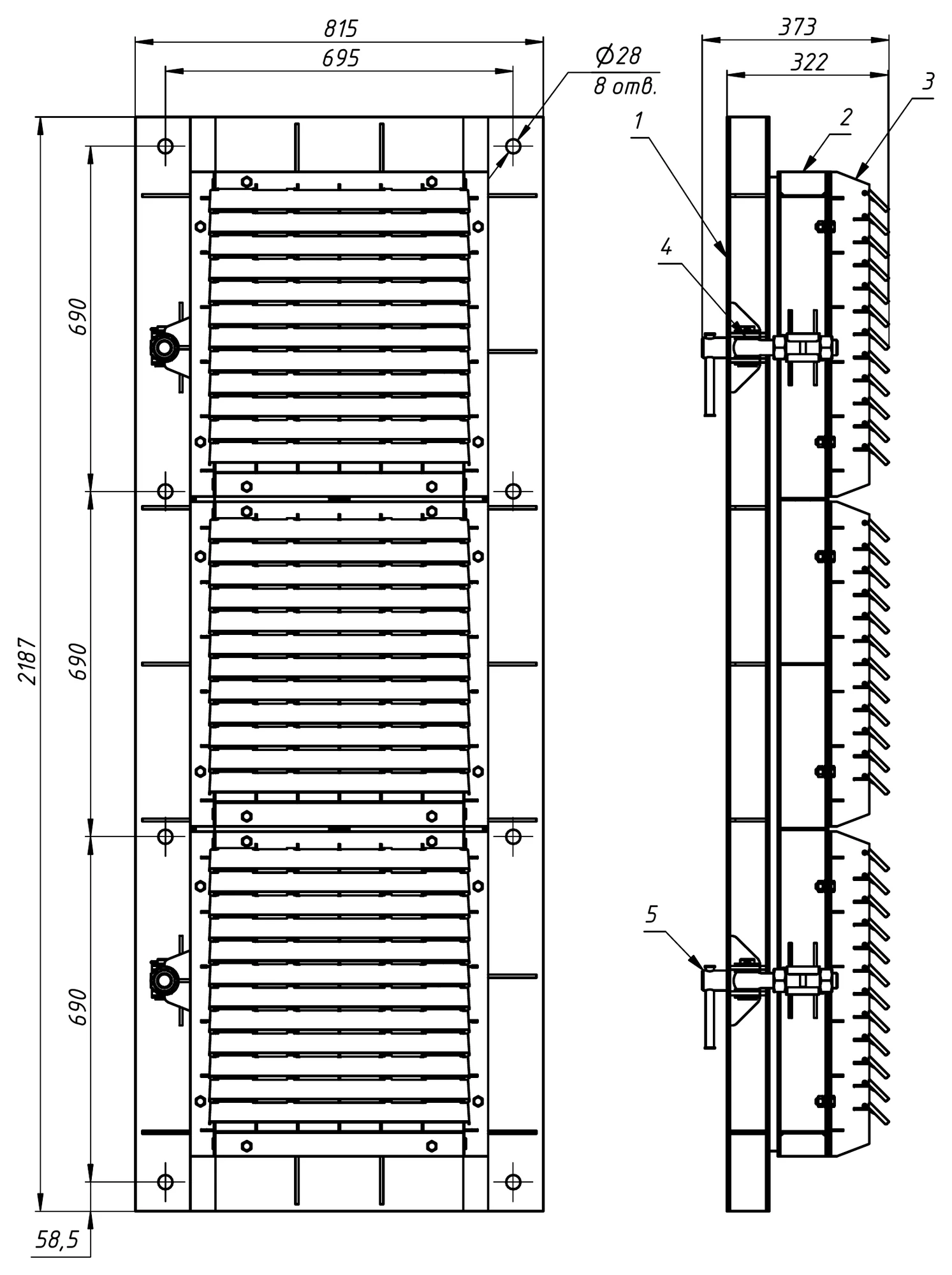

- Захисна секція УЗС-25 (двері) (PDF)
Ціна та замовлення
Ціна вказана за одиницю (для комплектів — за комплект). Додайте потрібні моделі до запиту: менеджер перевірить комплектацію та строки виготовлення й надішле рахунок або комерційну пропозицію на вашу організацію. Країна виробництва — Україна.
