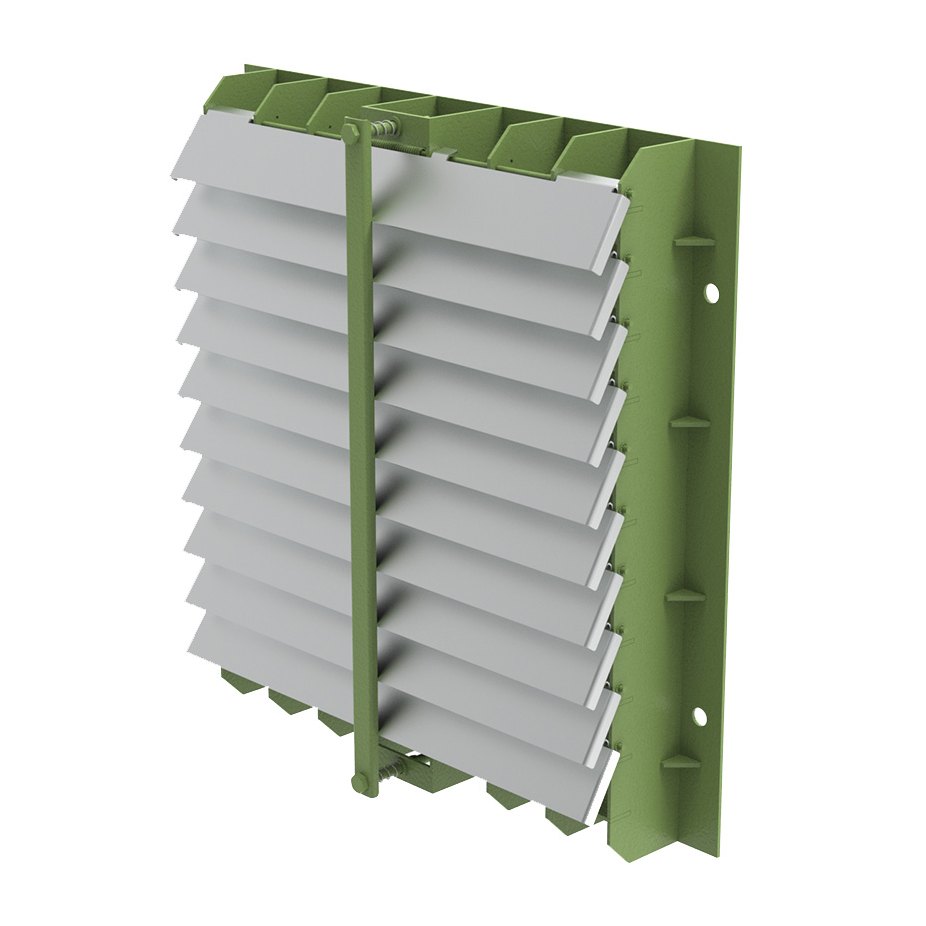

СЗС — прямокутна рама з профільного прокату, поділена ребрами жорсткості на комірки, кожну з яких закриває еластична жалюзійна лопатка. Під тиском ударної хвилі лопатки щільно притискаються до решітки, а після спаду тиску пружини повертають їх у відкрите положення.

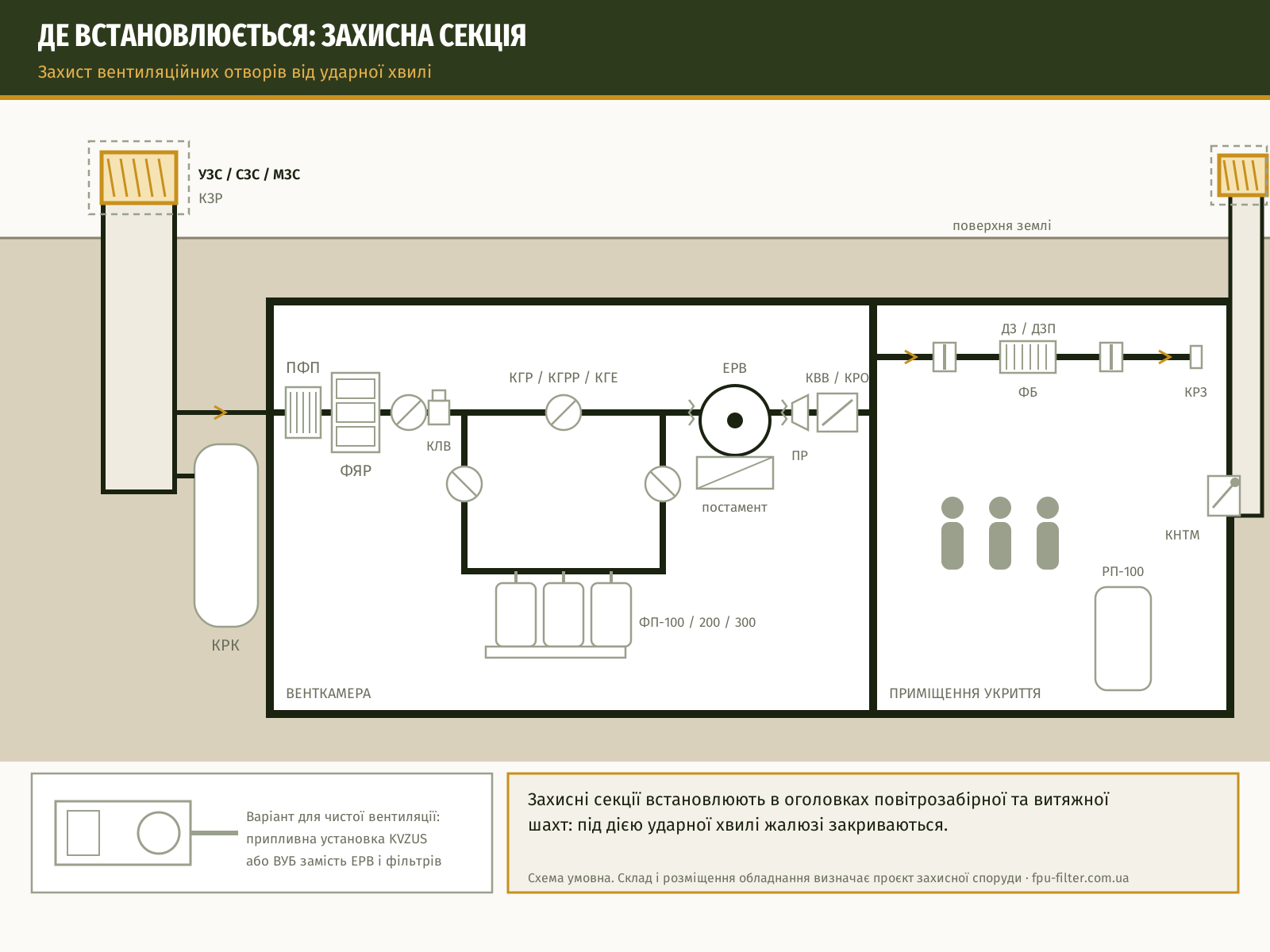

Кут нахилу жалюзі налаштовується рухомою рамою та регулювальними гвинтами. Секцію встановлюють на захищених об’єктах із доступом для обслуговування; для монтажу на повітропроводах є внутрішні та зовнішні корпуси КЗР для СЗС.

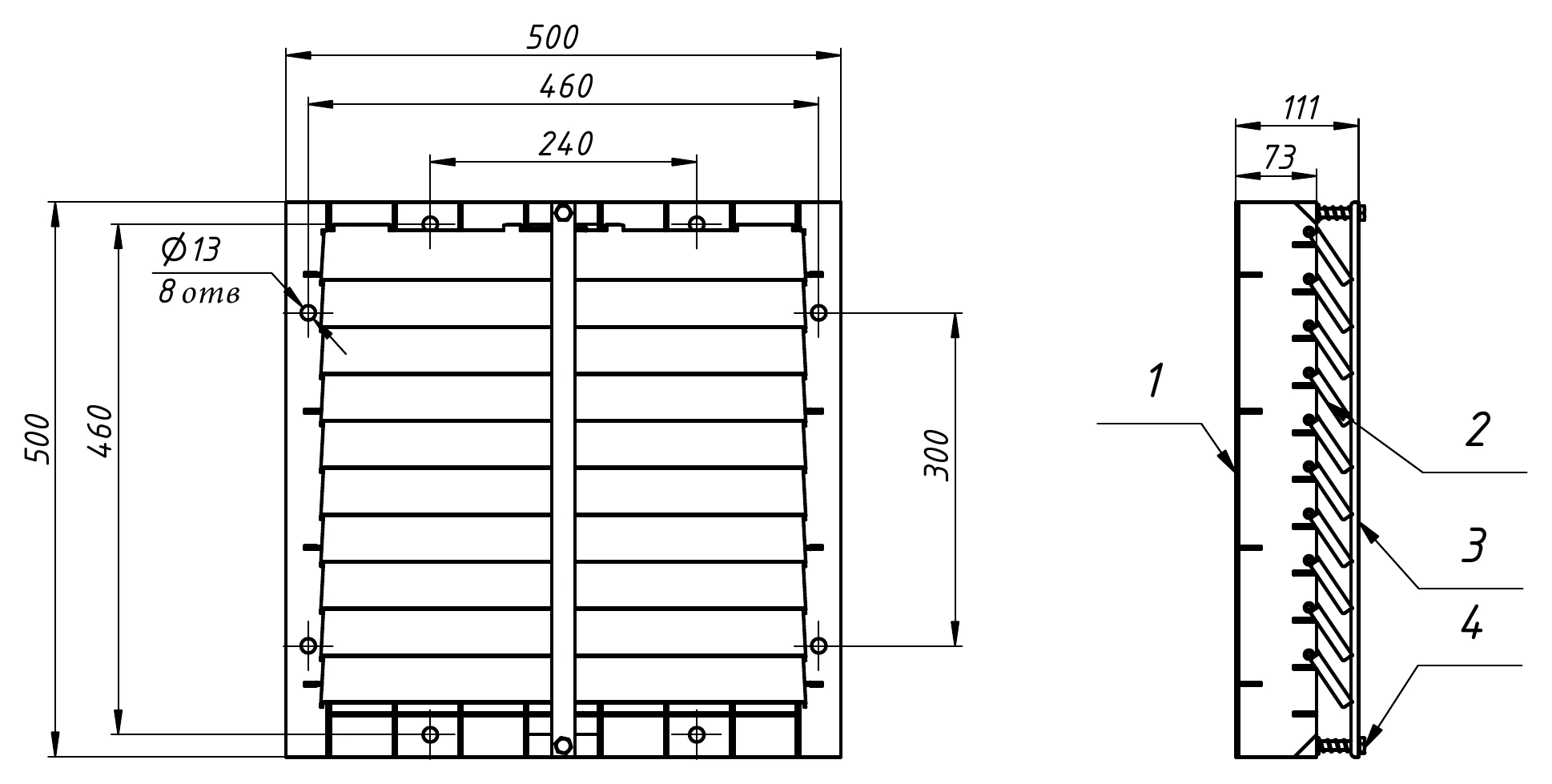

Габаритні та приєднувальні розміри
- Рама 500×500 мм, загальна глибина 111 мм (глибина рами 73 мм).
- Кріплення — 8 отворів Ø13 по периметру рами; міжосьові відстані наведено на кресленні.
Креслення та документація
Креслення з габаритними та приєднувальними розмірами — у галереї товару та для завантаження:
Ціна та замовлення
Ціна вказана за одиницю (для комплектів — за комплект). Додайте потрібні моделі до запиту: менеджер перевірить комплектацію та строки виготовлення й надішле рахунок або комерційну пропозицію на вашу організацію. Країна виробництва — Україна.
