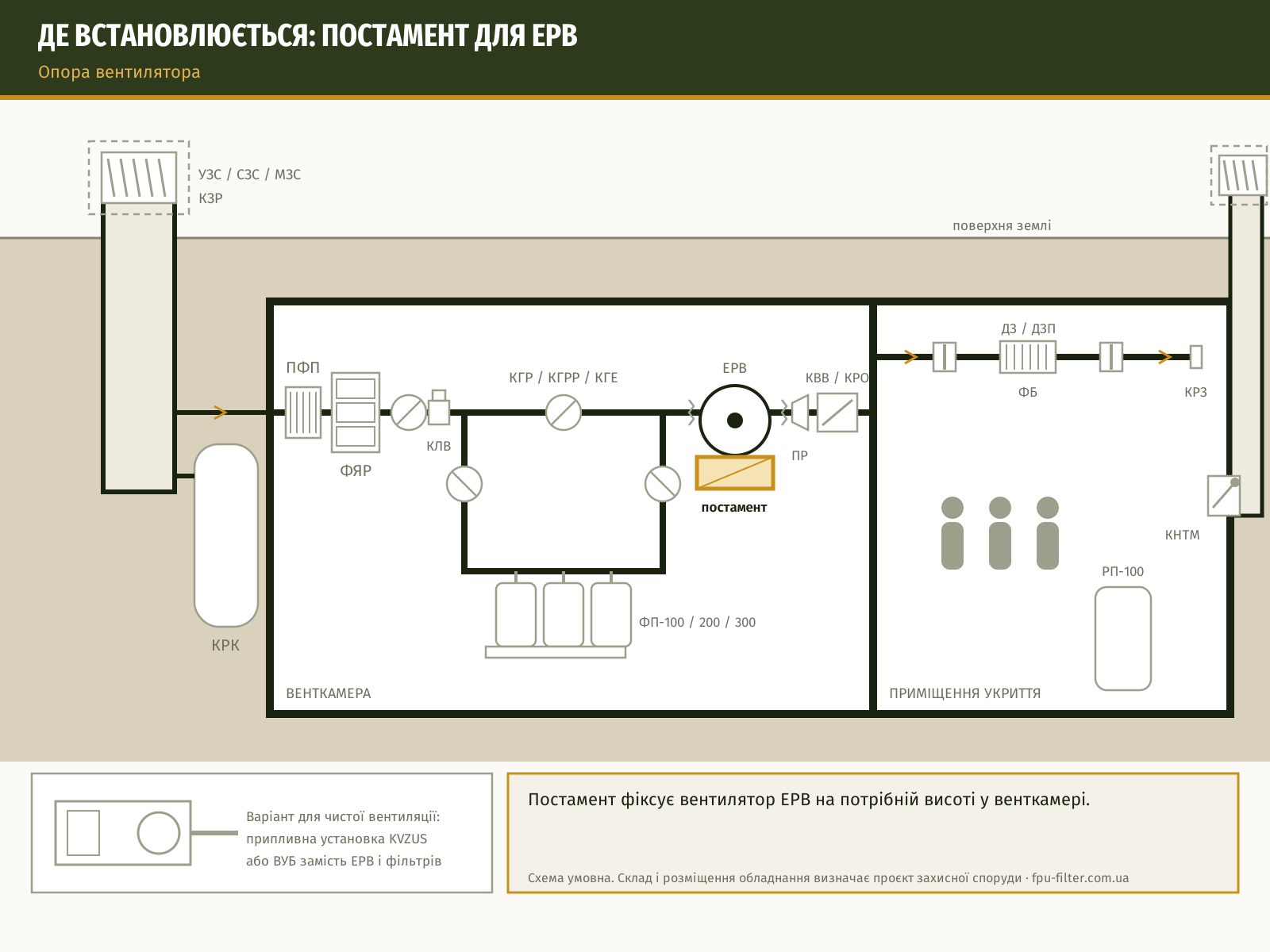

Вентилятор ЕРВ у ручному режимі обертають руками, тому висота встановлення має значення. Постамент піднімає вентилятор на робочу висоту та жорстко фіксує його на підлозі.
Оберіть постамент під номер вентилятора: №2,5, №3,15 або №4.
Габаритні розміри, мм
| Постамент | Висота | Опорна рама | Проріз | Кріплення |
|---|---|---|---|---|
| №2,5 | 840 | 310×647 | 230×567 | 12 отв. Ø13 |
| №3,15 | 780 | 310×750 | 230×670 | 12 отв. Ø13 |
| №4 | 800 | 360×820 | 260×720 | 6 отв. Ø12 |

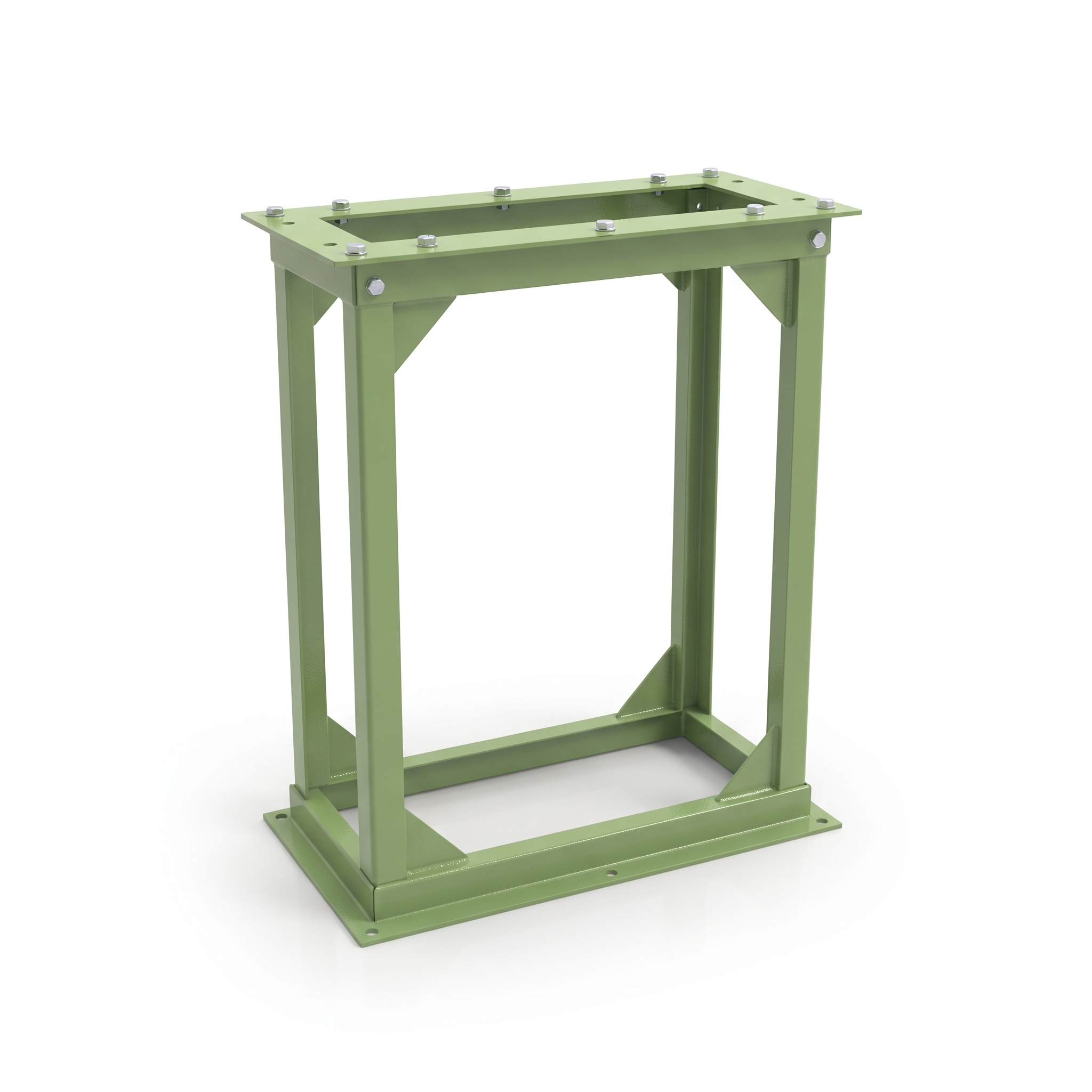

Зварна рама з кутового прокату з опорними рамками зверху (під вентилятор) і знизу (кріплення до підлоги).
Креслення та документація
Креслення з габаритними та приєднувальними розмірами — у галереї товару та для завантаження:

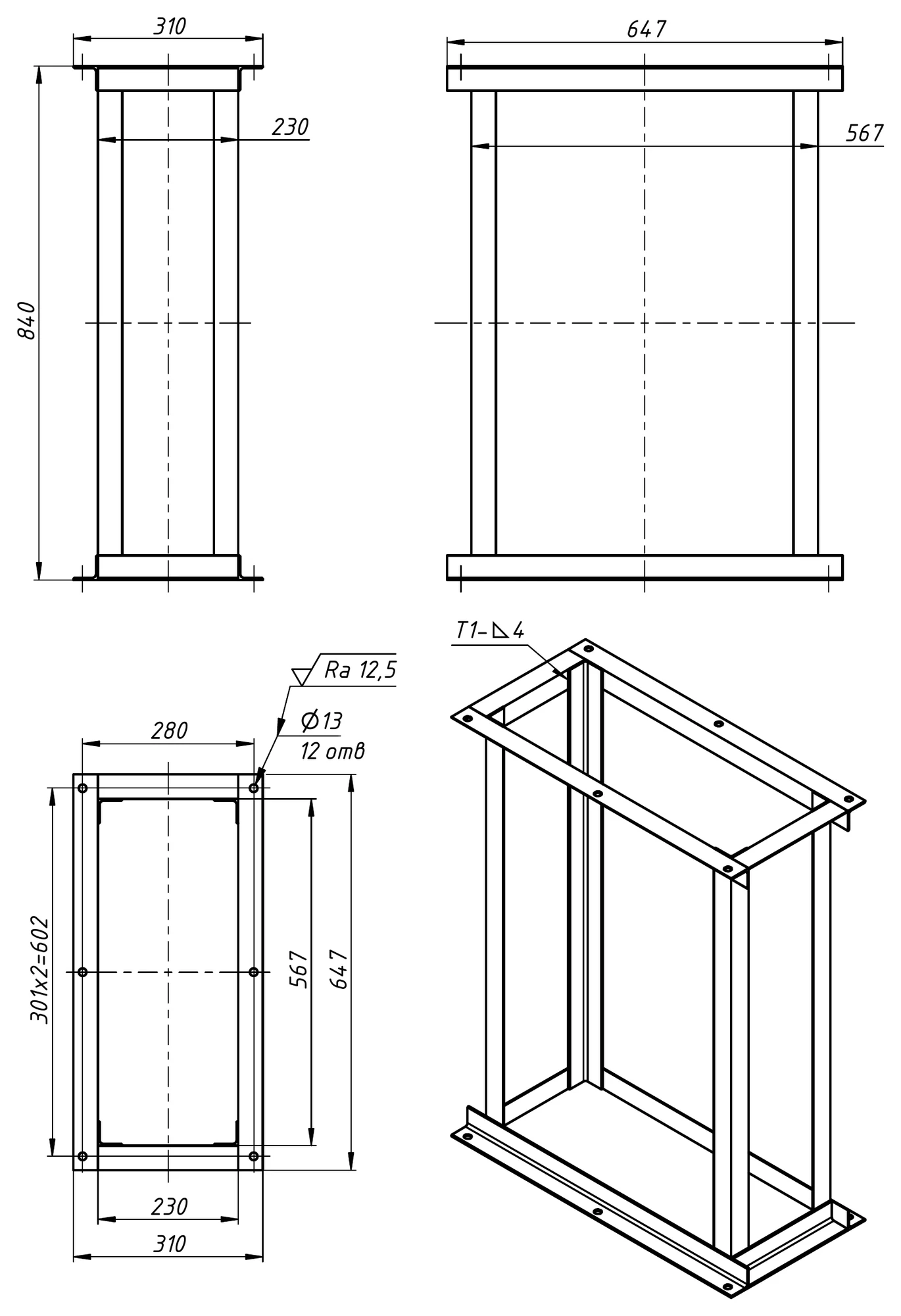

- Постамент для вентилятора ЕРВ №2,5 (PDF)

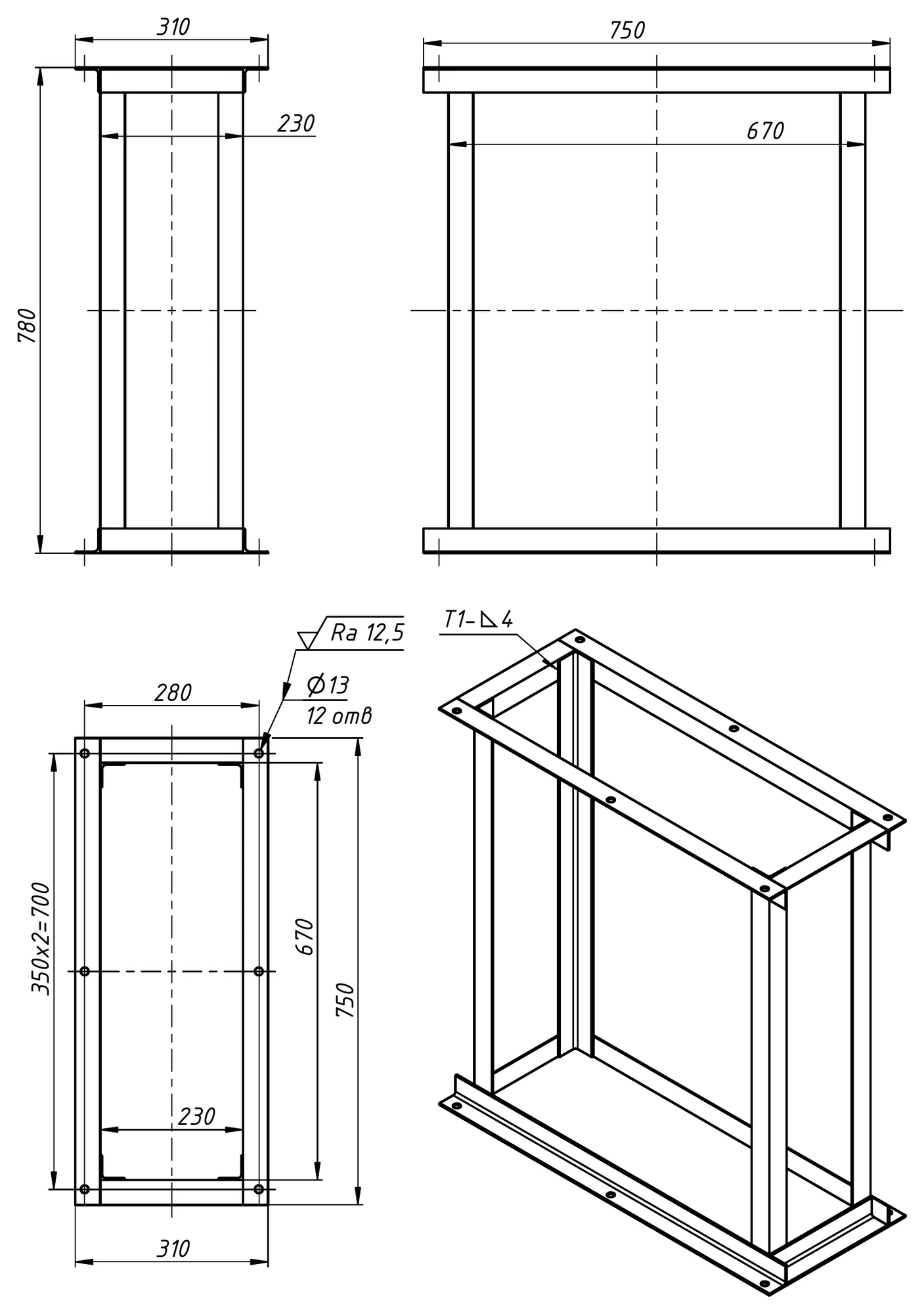

- Постамент для вентилятора ЕРВ №3,15 (PDF)

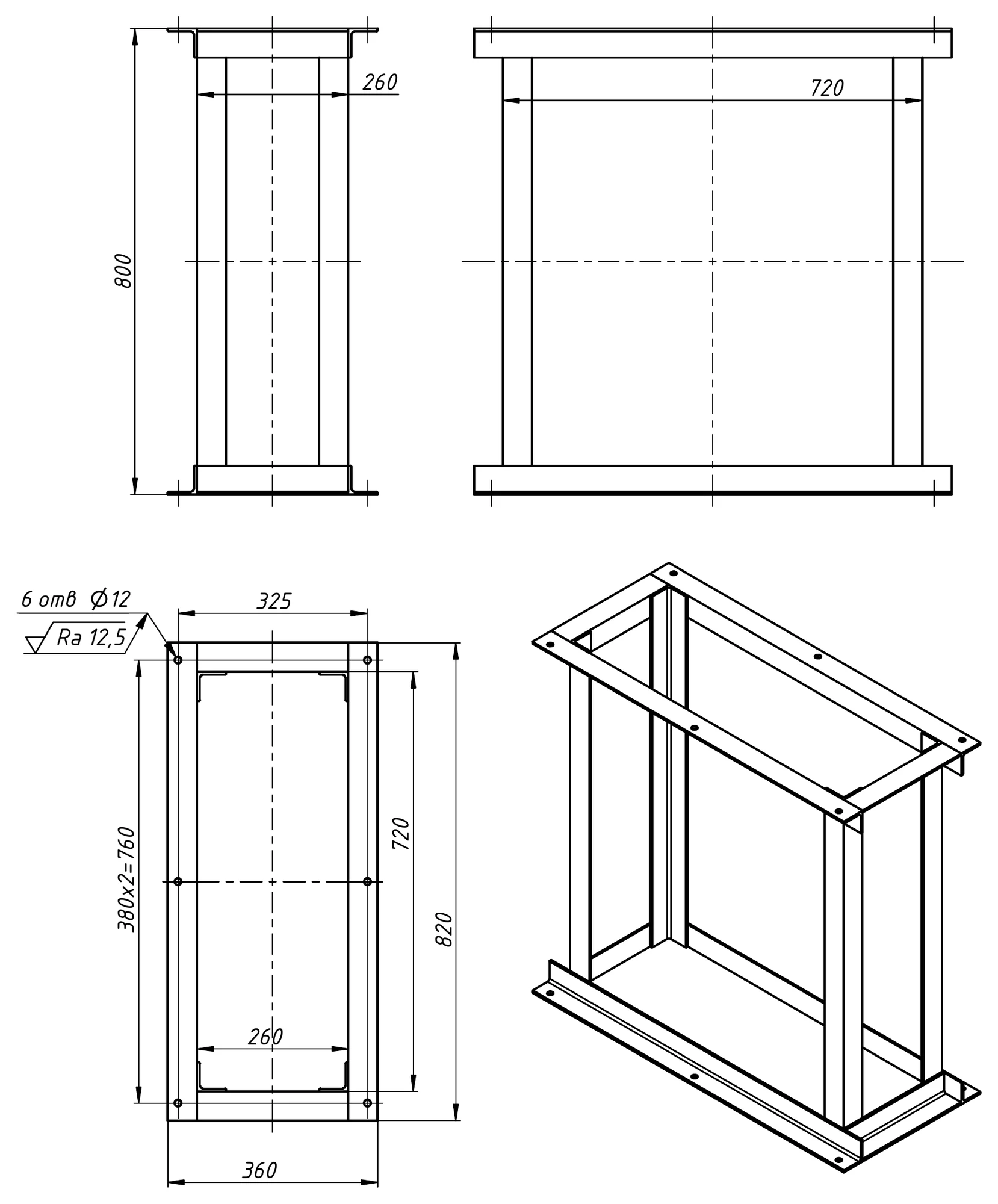

- Постамент для вентилятора ЕРВ №4 (PDF)
Ціна та замовлення
Ціна вказана за одиницю (для комплектів — за комплект). Додайте потрібні моделі до запиту: менеджер перевірить комплектацію та строки виготовлення й надішле рахунок або комерційну пропозицію на вашу організацію. Країна виробництва — Україна.
