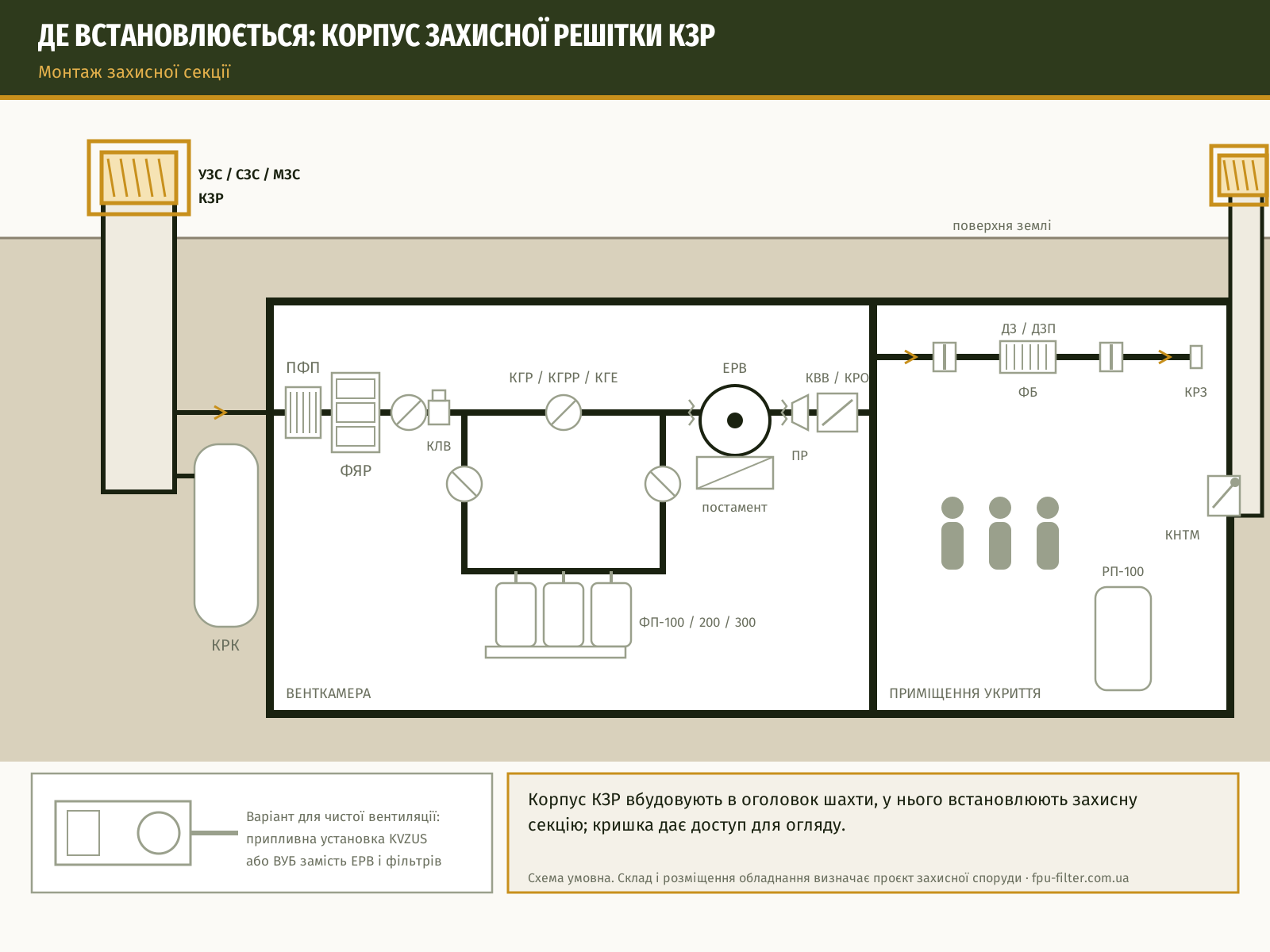

КЗР-З МЗС — корпус для встановлення секції МЗС із зовнішнього боку системи на повітропроводах малого діаметра.
Особливості
- Монтаж на вертикальних і горизонтальних повітропроводах.
- Основний корпус і знімна герметична кришка — доступ до решітки для огляду, обслуговування та заміни.
- Вуглецева сталь із порошковим покриттям RAL 6003; інші вимоги до покриття чи конфігурації — за погодженням.
- Температура переміщуваного повітря від −20 °C до +40 °C, категорія розміщення У2.
Габаритні та приєднувальні розміри, мм
| Типорозмір | D | D1 | D2 |
|---|---|---|---|
| КЗР-З МЗС-100 | 100 | 160 | 200 |
| КЗР-З МЗС-125 | 125 | 185 | 225 |
| КЗР-З МЗС-150 | 150 | 210 | 250 |
| КЗР-З МЗС-160 | 160 | 220 | 260 |
| КЗР-З МЗС-180 | 180 | 240 | 280 |
| КЗР-З МЗС-200 | 200 | 260 | 300 |
| КЗР-З МЗС-250 | 250 | 310 | 350 |
| КЗР-З МЗС-280 | 280 | 340 | 380 |
| КЗР-З МЗС-300 | 300 | 360 | 400 |
| КЗР-З МЗС-325 | 325 | 385 | 425 |
| КЗР-З МЗС-350 | 350 | 410 | 450 |
| КЗР-З МЗС-355 | 355 | 415 | 455 |

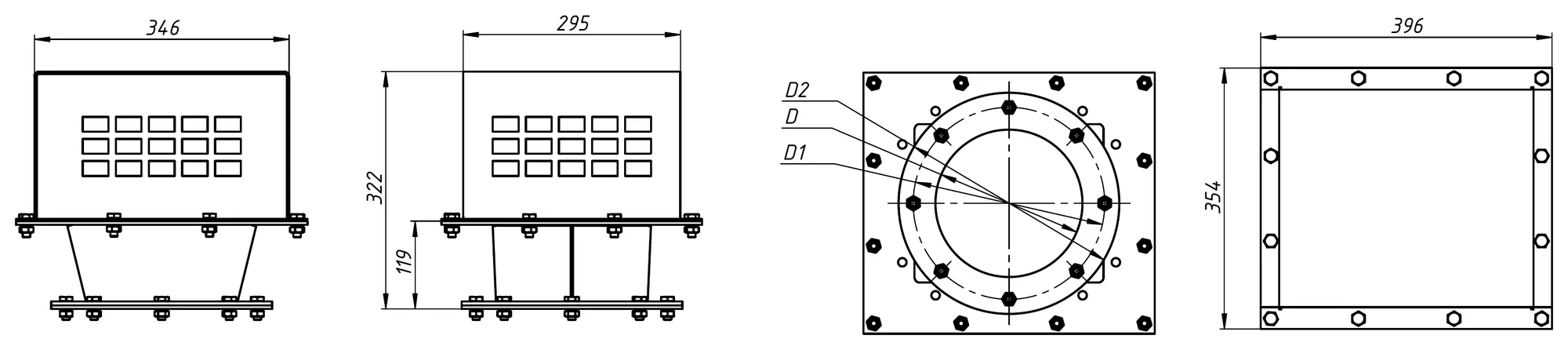

Креслення та документація
Креслення з габаритними та приєднувальними розмірами — у галереї товару та для завантаження:
Ціна та замовлення
Ціна вказана за одиницю (для комплектів — за комплект). Додайте потрібні моделі до запиту: менеджер перевірить комплектацію та строки виготовлення й надішле рахунок або комерційну пропозицію на вашу організацію. Країна виробництва — Україна.
