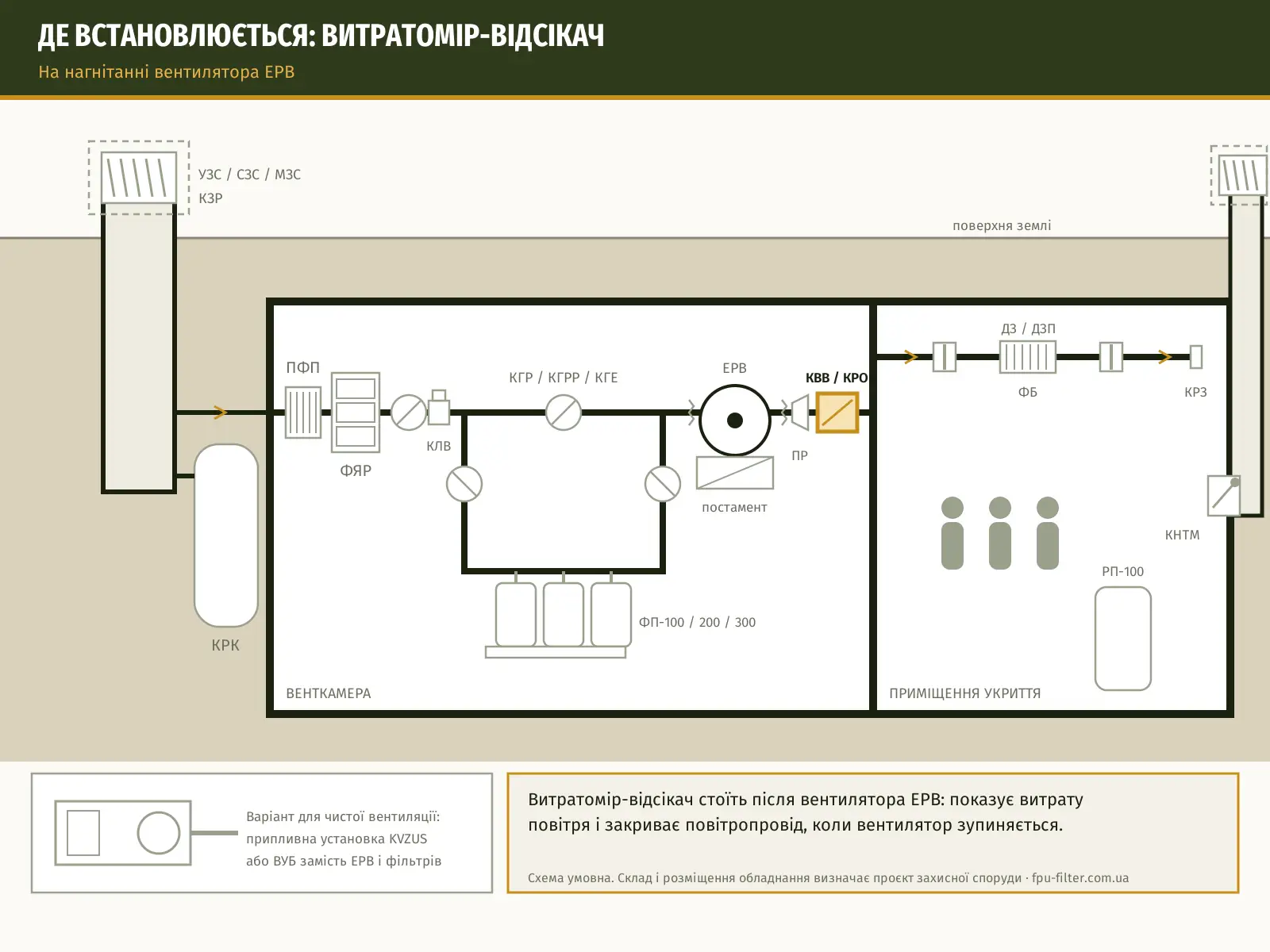

КВ-2,5 монтують вертикально на фланець вентилятора ЕРВ-2,5 з боку нагнітання. Через два прямокутні оглядові вікна зі шкалою видно, скільки повітря реально подається, — це потрібно для налаштування режиму та перевірки системи.

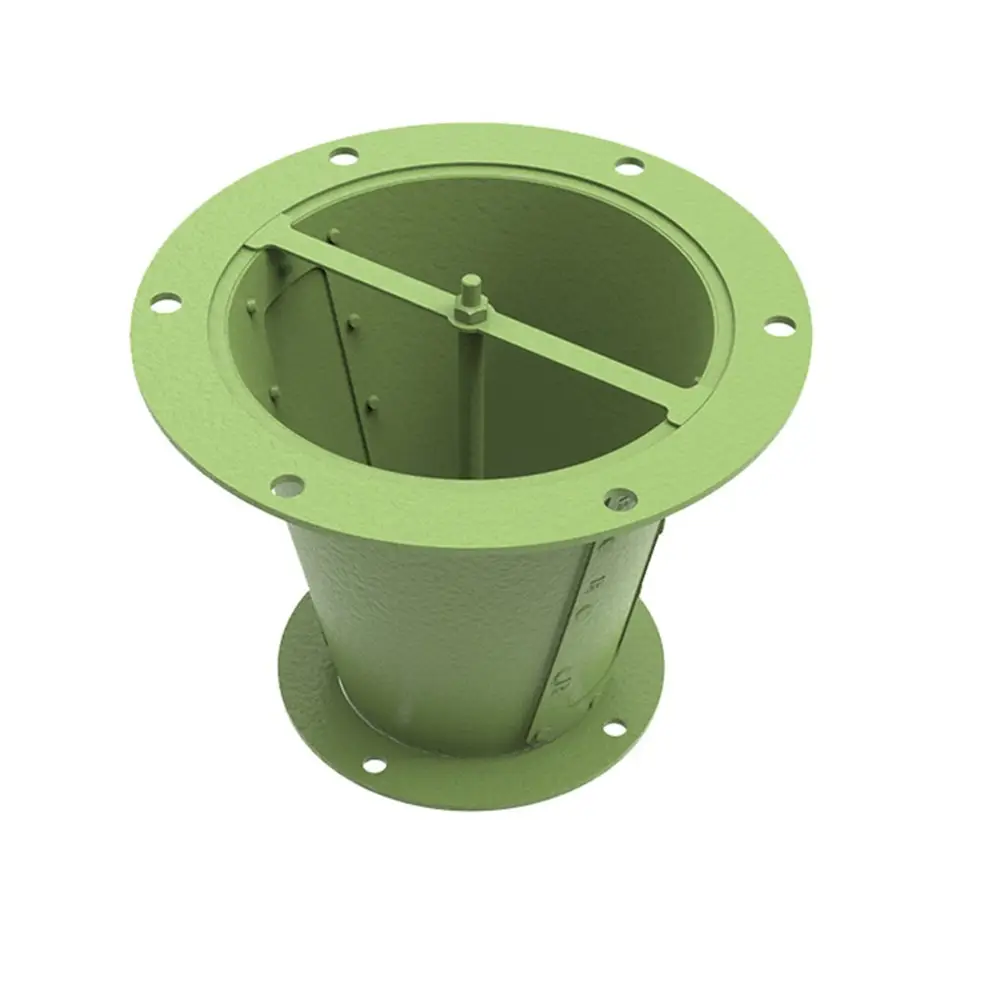

Конструкція
- Конічний корпус зі сталі з порошковим покриттям RAL 6003.
- Вхідний отвір 90 мм, вихідний — 150 мм.
- Пластиковий диск, латунний вал, опорні планки.
Температура роботи від −20 °C до +40 °C, категорія розміщення У2.
Габаритні розміри
- Висота корпусу 155 мм, з виступаючим валом — 182 мм.
- Верхній фланець Ø210 мм з 6 отворами Ø10.
- Нижній фланець Ø135 мм.

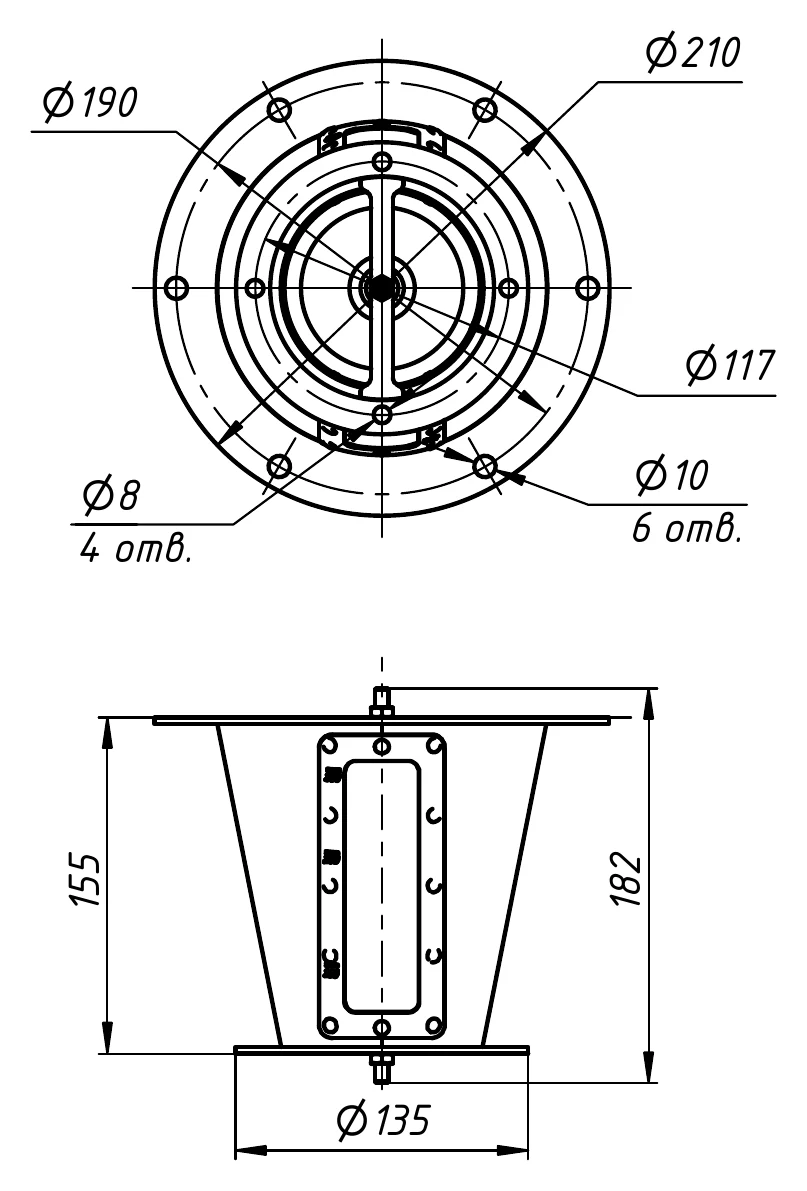

Креслення та документація
Креслення з габаритними та приєднувальними розмірами — у галереї товару та для завантаження:
Ціна та замовлення
Ціна вказана за одиницю (для комплектів — за комплект). Додайте потрібні моделі до запиту: менеджер перевірить комплектацію та строки виготовлення й надішле рахунок або комерційну пропозицію на вашу організацію. Країна виробництва — Україна.
