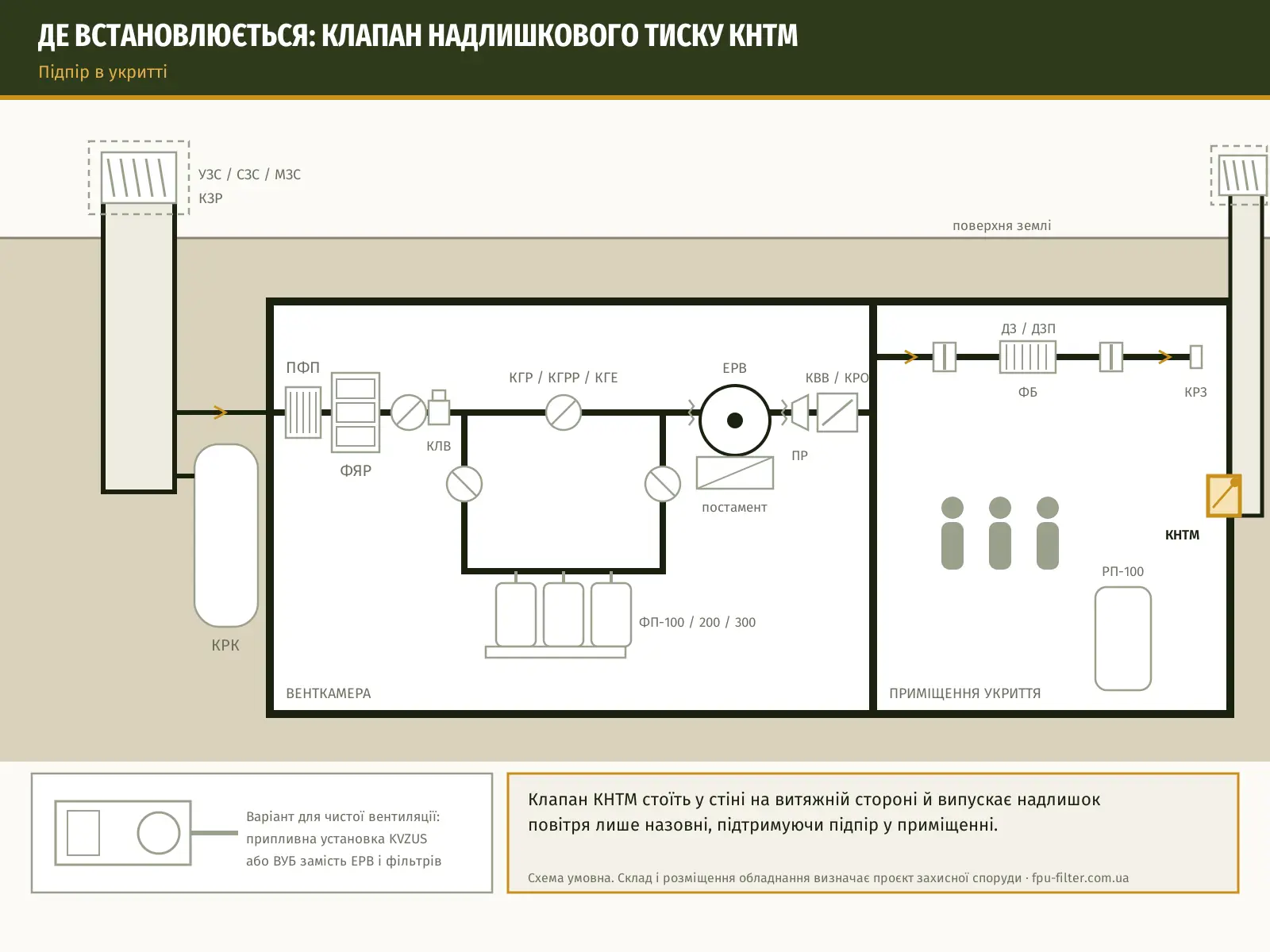

КНТМ відкривається, коли перепад тиску досягає заданого значення, і пропускає повітря лише в одному напрямку. Так у чистій зоні укриття зберігається підпір, а забруднене повітря не потрапляє назад.
Особливості
- Початок автоматичного спрацювання — при перепаді від 49 до 196 Па (5–20 мм вод. ст.).
- Противага має чотири фіксовані положення: 49, 98, 147 і 196 Па.
- Механізм закривання з гайкою, тиск спрацювання в закритому положенні — 392 Па (40 мм вод. ст.).
- Допустиме відхилення від вертикалі при монтажі ±3°.
- Фланець для приварювання до повітропроводу.
- Для середовищ з агресивними парами (вихлоп дизель-генератора) є антикорозійне виконання КНТМА — за запитом.
Габаритні та приєднувальні розміри, мм
| Типорозмір | Dn | D | D1 | B | C | H |
|---|---|---|---|---|---|---|
| КНТМ-100 | 100 | 200 | 175 | 145 | 185 | 230 |
| КНТМ-150 | 150 | 260 | 230 | 185 | 250 | 310 |
| КНТМ-200 | 200 | 320 | 280 | 205 | 285 | 360 |
| КНТМ-250 | 250 | 385 | 330 | 305 | 430 | 455 |
| КНТМ-300 | 300 | 385 | 356 | 305 | 430 | 455 |
Креслення та документація

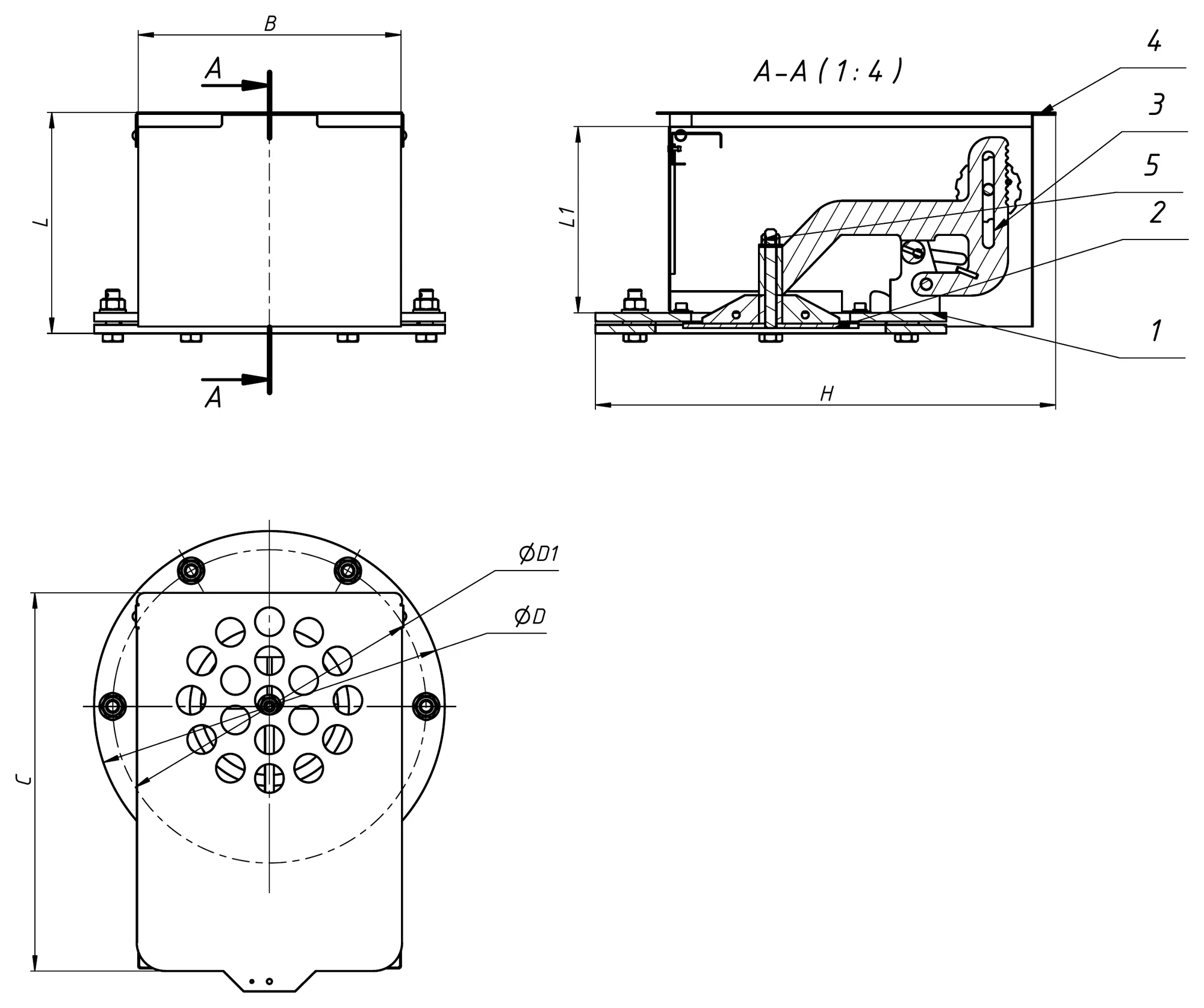

Креслення з габаритними та приєднувальними розмірами — у галереї товару та для завантаження:
Ціна та замовлення
Ціна вказана за одиницю (для комплектів — за комплект). Додайте потрібні моделі до запиту: менеджер перевірить комплектацію та строки виготовлення й надішле рахунок або комерційну пропозицію на вашу організацію. Країна виробництва — Україна.
